產品說明/03254D

?DeviceNet現場總線 控制

?可現場配置

?指令信號可冗余

?反饋信號可冗余

?兼容ac或dc反饋信號

?含LVDT或RVDT 激勵電路

?4-20mA位置輸出

?認證Class1， Division 2，GroupsA，B，C， D，T4locations

?認證Zone2，iic， T4locations

? CE標準

應用

伺服位置控制器（SPC）是一個伺服閥 驅動器，它接收來自系統控制器的 DeviceNet或4-20mA位置指令信號，并 能精確定位比例型或積分型伺服閥。 SPC能夠滿足蒸汽透平或燃氣透平燃料 控制閥所要求的控制精度、響應性和冗 余性的要求。SPC可接收1路或2路（冗 余）交流或者1路直流閥門位置反饋信 號。

基于Windows平臺的SPC軟件程序通過PC 機進行參數配置、調整和監控操作。為 了便于操作，SPC配置可以在聯機狀態 下也可以在脫機下進行。一旦配置完 成，程序可以上傳或下載到其它SPC。

 SPC內置的位置反饋電路包括勵磁和 LVDT或RVDT位置傳感器的信號調制解調 電路。

描述

SPC是現場可編程的伺服驅動器，它控制一個積分型或比例型伺服閥，并可接 收單個信號或兩個閥門位置反饋信號。

這種緊湊的數字驅動器可接收從 DeviceNet網絡發出的控制指令，同時 也可作為這個DeviceNet網絡的從屬設 備。它還可接收一路4-20mA的輸入信 號用于傳送控制指令，作為DeviceNet 的替代或后備。

SPC連接的PC軟件程序界面允許用戶配 置，自動校準，動態調整和手動控制 伺服系統。自動校準程序使伺服系統 安裝很簡便，大大減少了安裝時間。

SPC驅動器可用于重工業環境，可背板 安裝，防護等級IP20。

保護

SPC包括保護和如下的報警顯示：

? DeviceNet通訊連接超時

? 模擬量輸入超出范圍

? 反饋開路

? 反饋電壓超出范圍

? 位置錯誤

? 內部SPC故障

? 執行器斷/短路

? 驅動器過電流 外部硬線連接停機開入量和驅動器繼 電器驅動輸出便于與外部保護電路相 連接。

冗余

SPC可任意配置為接收冗余閥門位置指令和冗余閥門伺服位置反饋信號。SPC允許接收DeviceNet和4-20mA位置 信號，當任一指令信號故障時，SPC將切換至另一有效信號。SPC也允許接收兩個伺服反饋信號，當其中一個 反饋信號故障時，SPC將切換至另一有效信號。

技術參數

輸入電源：

 24Vdc（18-32 Vdc）

執行器驅動輸出（配置選項）：

雙極性輸出，零電流可調，可選范圍如下：

（±250mA，±100mA， ±50mA，±25mA，±10mA）

單極性輸出，可選范圍如下：

（0-250mA，0-100mA， 0-50mA，0-25mA）

振顫信號---頻率25Hz，電流幅值可調，占空比25%

位置回路精度：

DeviceNet指令：25°C時，±0.25%全程，溫度靈敏度少于±150ppm/°C

模擬量（4-20mA）指令：25°C時，±0.25%全程，溫度靈敏度少于±300ppm/°C

位置檢測（2 通道）：

AC反饋：接收3，4，5，6線LVDT或RVDT（單激勵驅動），0-12Vdc，12-0Vdc DC

反饋：接收4-20mA，20-4mA位移變送器反饋信號

繼電器輸出（報警和停機）：

隔離FETs設計用于直接控制連接有或沒有觸發電路的繼電器 電壓范圍：18-32Vdc

最大電流：500mA（10uA漏電流）

環境

工作溫度范圍：-40到+70°C

電磁兼容性：

                     歐盟電磁兼容標準：89/336/EEC（To EN61000-6-2-mandatory as of 4/2002）

                    抗擾度標準:EN61000-6-2(4/1999)

                    發射標準:EN50081-2(1993)

沖擊：US MIL-STD810C方法516.2程序1（30Gs，11ms 半正弦脈沖）

震動：Lloyd’s registry ENV2 Vibration Test1(0.7G,5 to 2000Hz)

濕度：Lloyd’s registry 濕度 Test 1(55°C,95%RH,12Hr/20°C,冷凝，6Hr)

尺寸：13× 8× 3英寸（330× 203× 76mm）

安裝：壁板安裝

防護等級：IP20

認證：

CSA：Class 1,D 2,GroupsA，B，C，D，

T4 LCIE：Zone 2,IIC,T4

北美船級社

Lioyd’s ENV1.ENV2和ENV3測試 技術手冊 26236

技術手冊 26236

功能塊圖

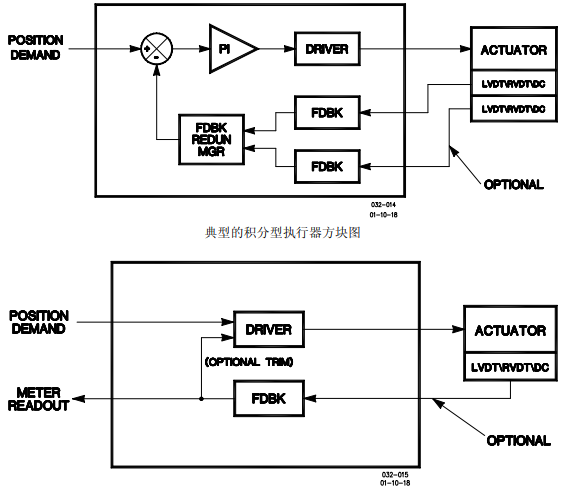

典型的比例型執行器方塊圖

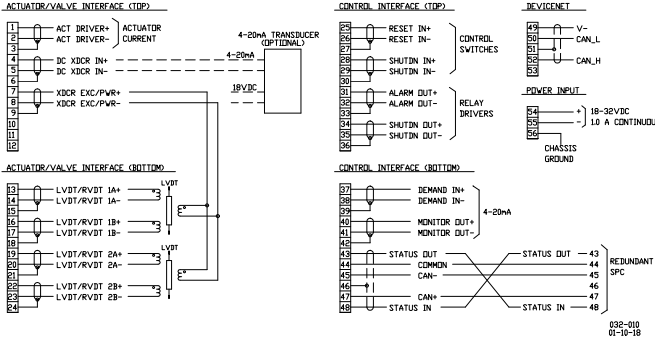

接線圖

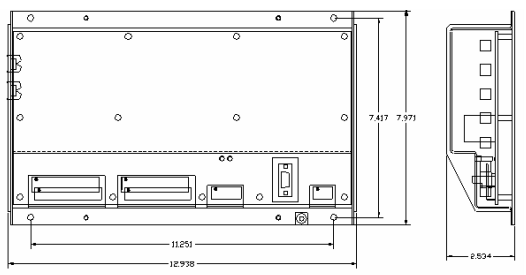

SPC外形圖
