產品詳情
? 接口: M5 - G 1/8 ? 單作用式，不受壓縮回 ? 帶磁性活塞 ? 緩沖: 彈性 ? 活塞桿: 內螺紋
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| 可配置產品 | |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 16 | 20 | 25 | 32 | 40 | |
| 縮回運動的活塞力 | [N] | 12 | 13 | 25 | 35 | 43 | |
| 伸出運動的活塞力 | [N] | 94 | 151 | 234 | 387 | 622 | |
| 沖撞能量 | [J] | 0,11 | 0,15 | 0,2 | 0,4 | 0,52 | |
| 重量 | 0 mm行程 | [kg] | 0,061 | 0,101 | 0,126 | 0,237 | 0,309 |
| 10mm行程 | [kg] | 0,016 | 0,023 | 0,026 | 0,043 | 0,052 | |
| 最大行程 | [mm] | 25 | 25 | 25 | 25 | 25 | |
| 活塞- ? | [mm] | 50 | 63 | 80 | 100 | ||
| 縮回運動的活塞力 | [N] | 82 | 82 | 105 | 215 | ||
| 伸出運動的活塞力 | [N] | 953 | 1565 | 2551 | 3930 | ||
| 沖撞能量 | [J] | 0,64 | 0,75 | 0,75 | 1 | ||
| 重量 | 0 mm行程 | [kg] | 0,462 | 0,703 | 1,142 | 2,199 | |
| 10mm行程 | [kg] | 0,07 | 0,087 | 0,116 | 0,168 | ||
| 最大行程 | [mm] | 25 | 25 | 25 | 25 | ||
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 16 M4 M5 8 | 20 M6 M5 10 | 25 M6 M5 10 | 32 M8 G 1/8 12 | 40 M8 G 1/8 12 | |
 | 行程 5 | R422001392 | R422001393 | R422001394 | R422001395 | R422001396 |
| 10 | R422001402 | R422001403 | R422001404 | R422001405 | R422001406 | |
| 15 | R422001412 | R422001413 | R422001414 | R422001415 | R422001416 | |
| 20 | R422001422 | R422001423 | R422001424 | R422001425 | R422001426 | |
| 25 | R422001432 | R422001433 | R422001434 | R422001435 | R422001436 | |
| 可選擇的行程長度和選配 |  | | | | | |
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 50 M10 G 1/8 16 | 63 M10 G 1/8 16 | 80 M12 G 1/8 20 | 100 M12 G 1/8 25 | ||
| 行程 5 | R422001397 | R422001398 | R422001399 | R422001400 | |
| 10 | R422001407 | R422001408 | R422001409 | R422001410 | ||
| 15 | R422001417 | R422001418 | R422001419 | R422001420 | ||
| 20 | R422001427 | R422001428 | R422001429 | R422001430 | ||
| 25 | R422001437 | R422001438 | R422001439 | R422001440 | ||
| 可選擇的行程長度和選配 | | | | |

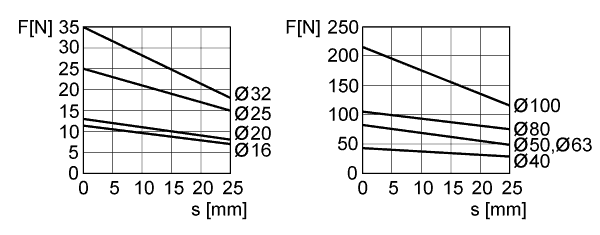

| 縮回運動的活塞力 | |
 | |
| F = 彈力，s = 回程 | |

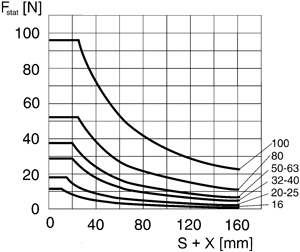

| 最大允許側面力, 靜態 | |
 |  |
| F stat. = 靜態側面力X = 作用力與汽缸蓋之間的距離S = 行程 |

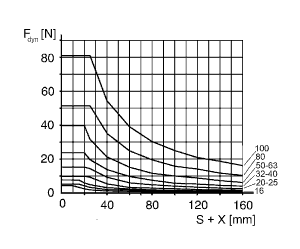

| 最大允許側面力, 動態 | |
 |  |
| F dyn. = 動態側面力X = 作用力與汽缸蓋之間的距離 | S = 行程 |

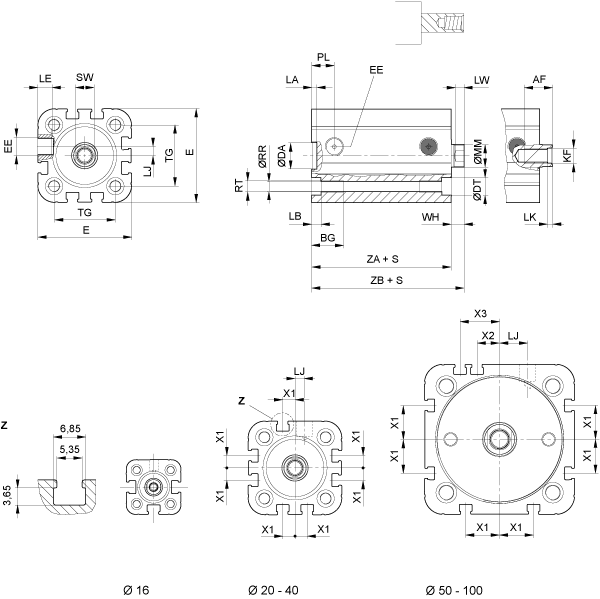

| ? 16 - 100 mm | |
 | |
| S = 行程 | |
活塞- ? | AF | BG | DA H11 | DT | E | EE | KF | KV | LA | LB | LE | LJ | MM f8 |
16 | 10 | 15 | 10 | 6 | 29,3 | M5 | M4 | 10 | 2,5 | 3,5 | 4,5 | 0 | 8 |
20 | 12 | 15,5 | 12 | 7,5 | 36,3 | M5 | M6 | 13 | 2,5 | 4,5 | 4,5 | 4,5 | 10 |
25 | 12 | 15,5 | 12 | 8 | 40,3 | M5 | M6 | 13 | 2,5 | 4,5 | 4,5 | 4 | 10 |
32 | 12 | 17 | 14 | 9,2 | 50 | G 1/8 | M8 | 17 | 2,5 | 5 | 7,5 | 4,85 | 12 |
40 | 12 | 17 | 14 | 9,2 | 58 | G 1/8 | M8 | 17 | 2,5 | 5 | 7,5 | 9,85 | 12 |
50 | 16 | 17 | 18 | 11 | 68,3 | G 1/8 | M10 | 19 | 2,5 | 5 | 7,5 | 12 | 16 |
63 | 16 | 17 | 18 | 11 | 80 | G 1/8 | M10 | 19 | 2,5 | 5 | 7,5 | 14,8 | 16 |
80 | 20 | 20 | 23 | 15 | 96 | G 1/8 | M12 | 24 | 3 | 5 | 7,5 | 22 | 20 |
100 | 20 | 20 | 28 | 15 | 116 | G 1/8 | M12 | 24 | 3 | 5 | 7,5 | 27 | 25 |
...活塞- ? | PL | RR | RT 6H | SW | TG | WH 1) | X1 | X2 | X3 | ZA | ZB 1) |
...16 | 8 | 3,3 | M4 | 7 | 18 | 4,8 ±0,9 | – | – | – | 34,9 ±0,1 | 39,7 ±0,8 |
...20 | 11 | 4,2 | M5 | 8 | 22 | 6,3 ±0,9 | 4,2 | – | – | 37,3 ±0,1 | 43,6 ±0,8 |
...25 | 11 | 4,2 | M5 | 8 | 26 | 5,6 ±0,9 | 4,5 | – | – | 39 ±0,1 | 44,5 ±0,9 |
...32 | 12 | 5,1 | M6 | 10 | 32,5 | 7,4 ±0,9 | 6,5 | – | – | 44 ±0,1 | 51,4 ±1 |
...40 | 12 | 5,1 | M6 | 10 | 38 | 7,4 ±0,9 | 11 | – | – | 45 ±0,1 | 52,4 ±1 |
...50 | 12 | 6,7 | M8 | 13 | 46,5 | 8,4 ±0,9 | 13 | 4 | 13 | 45,5 ±0,1 | 53,6 ±1 |
...63 | 12 | 6,7 | M8 | 13 | 56,5 | 8,5 ±0,9 | 18 | 12 | 21 | 49 ±0,1 | 57,4 ±1 |
...80 | 14 | 8,5 | M10 | 16 | 72 | 9,8 ±1 | 18 | 16,5 | 25,5 | 54,7 ±0,1 | 64,4 ±1 |
...100 | 16,5 | 8,5 | M10 | 21 | 89 | 9,8 ±1 | 20 | 20 | 29 | 67 ±0,1 | 76,7 ±1 |
