產品詳情
| 壓縮空氣連接尺寸 | 內螺紋 |
| 工作壓力范圍 | 1,5 bar / 10 bar |
| 環境溫度范圍 | -20°C / +80°C |
| 介質溫度范圍 | -20°C / +80°C |
| 介質 | 壓縮空氣 |
| 顆粒大小 max. | 50 μm |
| 壓縮空氣中的含油量 | 0 mg/m3 - 5 mg/m3 |
| 確定活塞推力的壓力 | 6,3 bar |
| 材料: |
| 氣缸管子 | 鋁材, 陽極氧化處理 |
| 活塞桿 | 不銹鋼 |
| 前端蓋板 | 鋁材-壓鑄件 |
| 后蓋 | 鋁材-壓鑄件 |
| 密封 | 聚氨酯 |
| 用于活塞桿的特殊螺母 | 鋼, 鍍鋅 |
| 防塵圈 | 聚氨酯 |
? 接口: 1/8 NPT - 1/2 NPT ? 雙作用式 ? 帶磁性活塞 ? 緩沖: 氣動, 可調節的, 氣動 ? 活塞桿: 外螺紋
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 32 | 40 | 50 | 63 | 80 | |
| 縮回運動的活塞力 | [N] | 435 | 660 | 1035 | 1765 | 2855 | |
| 伸出運動的活塞力 | [N] | 505 | 790 | 1235 | 1960 | 3165 | |
| 緩沖長度 | [mm] | 16,5 | 19 | 17 | 16,5 | 19,5 | |
| 緩沖能量 | [J] | 4,8 | 9 | 15 | 27 | 54 | |
| 重量 | 0 mm行程 | [kg] | 0,46 | 0,67 | 1,14 | 1,4 | 2,12 |
| 10mm行程 | [kg] | 0,024 | 0,03 | 0,036 | 0,052 | 0,06 | |
| 最大行程 | [mm] | 1600 | 1900 | 2100 | 2500 | 2800 | |
| 拉桿 | 不銹鋼 | 不銹鋼 | 鋼 鍍鋅 | 鋼 鍍鋅 | 鋼 鍍鋅 | ||
| 活塞- ? | [mm] | 100 | 125 | ||||
| 縮回運動的活塞力 | [N] | 4635 | 7220 | ||||
| 伸出運動的活塞力 | [N] | 4945 | 7725 | ||||
| 緩沖長度 | [mm] | 19,5 | 22 | ||||
| 緩沖能量 | [J] | 88 | 140 | ||||
| 重量 | 0 mm行程 | [kg] | 3,16 | 6,92 | |||
| 10mm行程 | [kg] | 0,065 | 0,21 | ||||
| 最大行程 | [mm] | 2800 | 2750 | ||||
| 拉桿 | 鋼 鍍鋅 | 鋼 鍍鋅 | |||||
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 32 7/16-20 UNF 1/8 NPT 12 | 40 1/2-20 UNF 1/4 NPT 16 | 50 3/4-16 UNF 1/4 NPT 20 | 63 3/4-16 UNF 3/8 NPT 20 | 80 3/4-16 UNF 3/8 NPT 25 | |
 | 行程 25.4 | |||||
| 50,8 | ||||||
| 76,2 | ||||||
| 101,6 | ||||||
| 127 | ||||||
| 152,4 | ||||||
| 177,8 | ||||||
| 203,2 | ||||||
| 228,6 | ||||||
| 254 | ||||||
| 304,8 | ||||||
| 可選擇的行程長度和選配 |  | | | | | |
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 100 3/4-16 UNF 1/2 NPT 25 | 125 1-14 UNF 1/2 NPT 32 | ||||
| 行程 25.4 | |||||
| 50,8 | ||||||
| 76,2 | ||||||
| 101,6 | ||||||
| 127 | ||||||
| 152,4 | ||||||
| 177,8 | ||||||
| 203,2 | ||||||
| 228,6 | ||||||
| 254 | ||||||
| 304,8 | ||||||
| 可選擇的行程長度和選配 | | |

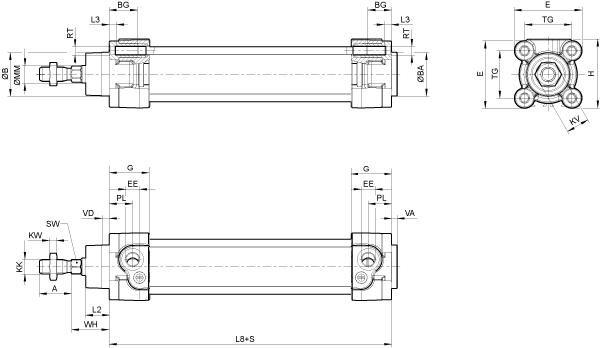

| 尺寸按英寸 | |
 | |
| S = 行程 | |
? [mm] | ? [inch] | A -0,08 | ?B d11 | ?BA d11 | BG min. | E | EE | KK | G | H | KV | KW | ?MM f8 |
32 | 1 1/4 | 0,87 | 1,18 | 1,18 | 0,63 | 1,83 | 1/8 NPT | 7/16 - 20 UNF | 1,09 | 1,87 | 0,63 | 0,2 | 0,47 |
40 | 1 1/2 | 0,94 | 1,38 | 1,38 | 0,63 | 2,09 | 1/4 NPT | 1/2 - 20 UNF | 1,31 | 2,09 | 0,71 | 0,24 | 0,63 |
50 | 2 | 1,26 | 1,57 | 1,57 | 0,63 | 2,56 | 1/4 NPT | 3/4 - 16 UNF | 1,22 | 2,56 | 0,94 | 0,31 | 0,79 |
63 | 2 1/2 | 1,26 | 1,77 | 1,77 | 0,63 | 2,95 | 3/8 NPT | 3/4 - 16 UNF | 1,51 | 2,95 | 0,94 | 0,31 | 0,79 |
80 | 3 | 1,57 | 1,77 | 1,77 | 0,67 | 3,74 | 3/8 NPT | 3/4 - 16 UNF | 1,51 | 3,74 | 1,18 | 0,39 | 0,98 |
100 | 4 | 1,57 | 2,17 | 2,17 | 0,67 | 4,53 | 1/2 NPT | 3/4 - 16 UNF | 1,66 | 4,53 | 1,18 | 0,39 | 0,98 |
125 | 5 | 2,13 | 2,36 | 2,36 | 0,79 | 5,51 | 1/2 NPT | 1 - 14 UNF | 2,12 | 5,51 | 1,61 | 0,53 | 1,26 |
... ? [mm] | ? [inch] | PL | L2 | L3 ±0,02 | L8 | RT | SW | TG | VA -0,04 | VD | WH | |
...32 | 1 1/4 | 0,63 | 0,64 | 0,18 | 3.7±0.02 | M6 | 0,39 | 1.28±0.02 | 0,16 | 0,2 | 1.02±0.06 | |
...40 | 1 1/2 | 0,79 | 0,72 | 0,18 | 4.13±0.03 | M6 | 0,51 | 1.5±0.02 | 0,16 | 0,2 | 1.18±0.06 | |
...50 | 2 | 0,75 | 0,98 | 0,18 | 4.17±0.03 | M8 | 0,67 | 1.83±0.02 | 0,16 | 0,2 | 1.46±0.06 | |
...63 | 2 1/2 | 0,94 | 0,98 | 0,18 | 4.76±0.03 | M8 | 0,67 | 2.22±0.03 | 0,16 | 0,2 | 1.46±0.07 | |
...80 | 3 | 0,93 | 1,3 | 0 | 5.04±0.03 | M10 | 0,87 | 2.83±0.03 | 0,16 | 0,2 | 1.81±0.07 | |
...100 | 4 | 0,98 | 1,42 | 0 | 5.43±0.04 | M10 | 0,87 | 3.5±0.03 | 0,16 | 0,2 | 2.01±0.07 | |
...125 | 5 | 1,3 | 1,77 | 0 | 6.3±0.04 | M12 | 1,06 | 4.33±0.04 | 0,24 | 0,28 | 2.56±0.09 |
