產品詳情
? 接口: M5 - G 1/8 ? 單作用式，不受壓縮回 ? 帶磁性活塞 ? 緩沖: 彈性 ? 活塞桿: 內螺紋, 可選連續的
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 耐熱型號的防塵圈和密封材料（環境溫度：-10 °C/+120 °C）為氟橡膠。 |
| ■ | 更多選項可在網上配置器生成。 |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 16 | 20 | 25 | 32 | 40 | |
| 縮回運動的活塞力 | [N] | 12 | 13 | 25 | 35 | 43 | |
| 伸出運動的活塞力 | [N] | 115 | 185 | 284 | 472 | 749 | |
| 沖撞能量 | [J] | 0,11 | 0,15 | 0,2 | 0,4 | 0,52 | |
| 重量 | 0 mm行程 | [kg] | 0,07 | 0,098 | 0,143 | 0,223 | 0,333 |
| 10mm行程 | [kg] | 0,014 | 0,02 | 0,02 | 0,03 | 0,04 | |
| 最大行程 | [mm] | 25 | 25 | 25 | 25 | 25 | |
| 工作壓力范圍 | [bar] | 1,5 - 10 | 1,5 - 10 | 1,5 - 10 | 1,3 - 10 | 1,3 - 10 | |
| 防塵圈材料 | - | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | ||
| 密封件材料 | 腈－丁二烯－橡膠 | 腈－丁二烯－橡膠 | 腈－丁二烯－橡膠 | 聚氨酯 | 聚氨酯 | ||
| 活塞- ? | [mm] | 50 | 63 | 80 | 100 | ||
| 縮回運動的活塞力 | [N] | 82 | 82 | 105 | 215 | ||
| 伸出運動的活塞力 | [N] | 1155 | 1882 | 3062 | 4733 | ||
| 沖撞能量 | [J] | 0,64 | 0,75 | 0,75 | 1 | ||
| 重量 | 0 mm行程 | [kg] | 0,446 | 0,757 | 1,318 | 2,276 | |
| 10mm行程 | [kg] | 0,05 | 0,08 | 0,11 | 0,14 | ||
| 最大行程 | [mm] | 25 | 25 | 25 | 25 | ||
| 工作壓力范圍 | [bar] | 1 - 10 | 1 - 10 | 1 - 10 | 1 - 10 | ||
| 防塵圈材料 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | |||
| 密封件材料 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | |||
| 活塞- ? 活塞桿-螺紋 接口 | 16 M4 M5 | 20 M6 M5 | 25 M6 M5 | 32 M8 G 1/8 | 40 M8 G 1/8 | |
 | 行程 5 | 0822490000 | 0822491000 | 0822492000 | 0822493000 | 0822494000 |
| 10 | 0822490001 | 0822491001 | 0822492001 | 0822493001 | 0822494001 | |
| 15 | 0822490002 | 0822491002 | 0822492002 | 0822493002 | 0822494002 | |
| 20 | 0822490003 | 0822491003 | 0822492003 | 0822493003 | 0822494003 | |
| 25 | 0822490004 | 0822491004 | 0822492004 | 0822493004 | 0822494004 | |
| 可選擇的行程長度和選配 |  | | | | | |
| 活塞- ? 活塞桿-螺紋 接口 | 50 M10 G 1/8 | 63 M10 G 1/8 | 80 M12 G 1/8 | 100 M16 G 1/8 | ||
| 行程 5 | 0822495000 | 0822496000 | 0822497000 | 0822498000 | |
| 10 | 0822495001 | 0822496001 | 0822497001 | 0822498001 | ||
| 15 | 0822495002 | 0822496002 | 0822497002 | 0822498002 | ||
| 20 | 0822495003 | 0822496003 | 0822497003 | 0822498003 | ||
| 25 | 0822495004 | 0822496004 | 0822497004 | 0822498004 | ||
| 可選擇的行程長度和選配 | | | | |
| 縮回運動的活塞力 | |
 | |
| F = 彈力，s = 回程 | |

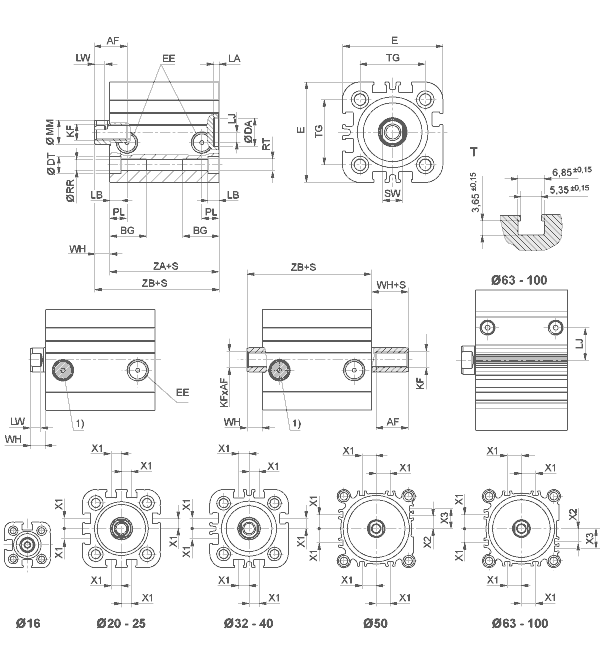

| 規格 | |
 | |
| S = 行程 | |
| T = 傳感器槽視圖 | |
| 1) 過濾器 | |
活塞- ? | AF 1) | BG 1) | DA H11 | DT H13 | E | EE | KF | LA | LB | LJ | LW | MM f8 |
16 | 10 | 14,5 | 10 | 6 | 29,5 | M5 | M4 | 2,5 | 3,5 | 2,5 | 2,8 | 8 |
20 | 12 10: S<3 mm 2) | 15,5 | 12 | 7,5 | 36 | M5 | M6 | 2,5 | 4,5 | 4,5 | 3,7 | 10 |
25 | 12 10: S<3 mm 2) | 15,5 | 12 | 8 | 40 | M5 | M6 | 2,5 | 4,4 | 5 | 3,7 | 10 |
32 | 12 | 18 | 14 | 8,6 | 50 | G 1/8 | M8 | 2,5 | 5,5 | 5,1 | 5 | 12 |
40 | 12 | 18 | 14 | 9 | 58 | G 1/8 | M8 | 2,5 | 5,5 | 9,6 | 5 | 12 |
50 | 16 12: S<4 mm 2) | 24 | 18 | 11 | 68 | G 1/8 | M10 | 2,5 | 2 | 8,5 | 5,7 | 16 |
63 | 16 12: S<4 mm 2) | 24 | 18 | 11 | 80 | G 1/8 | M10 | 2,5 | 2 | 17,8 | 5,7 | 16 |
80 | 20 15: S<3 mm 2) | 28 | 23 | 14 | 99 | G 1/8 | M12 | 3 | 1 | 22,9 | 7 | 20 |
100 | 26 21: S<5 mm 2) | 27,5 | 28 | 15 | 120 | G 1/8 | M16 | 3 | 3,5 | 26,5 | 7,5 | 25 |
...活塞- ? | PL | RT | SW | TG | WH | X1 | X2 | X3 | ZA +S | ZB +S | |
...16 | 7,5 | M4 | 7 | 18 ±0,4 | 4,5 | – | – | – | 38 | 43 ±1,4 | |
...20 | 7,5 | M5 | 8 | 22 ±0,4 | 5 | 4,2 | – | – | 38 | 43 ±1,4 | |
...25 | 7,5 | M5 | 8 | 26 ±0,4 | 5,5 | 4,5 | – | – | 39 | 45 ±1,6 | |
...32 | 8,5 | M6 | 10 | 32 ±0,5 | 7 | 6,5 | – | – | 44 | 51 ±1,6 | |
...40 | 8,5 | M6 | 10 | 42 ±0,5 | 7 | 11 | – | – | 45 | 52 ±1,6 | |
...50 | 8,5 | M8 | 13 | 50 ±0,6 | 7,5 | 13 | 4 | 13 | 45,5 | 53 ±1,6 | |
...63 | 8,5 | M8 | 13 | 62 ±0,7 | 8 | 18 | 12 | 21 | 49 | 57 ±2 | |
...80 | 8,3 | M10 | 16 | 82 ±0,7 | 9,5 | 18 | 16,5 | 25,5 | 54,5 | 64 ±2 | |
...100 | 9,7 | M10 | 21 | 103 ±0,7 | 10,5 | 20 | 20 | 29 | 66,5 | 77 ±2 |
