產品詳情
? 接口: G 1/8 - G 1/2 ? 雙作用式 ? 帶磁性活塞 ? 緩沖: 氣動, 可調節的 ? 活塞桿: 外螺紋
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 直徑 25 未根據 ISO 6431 標準執行 |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 25 | 32 | 40 | 50 | 63 | |
| 縮回運動的活塞力 | [N] | 230 | 420 | 640 | 990 | 1680 | |
| 伸出運動的活塞力 | [N] | 300 | 480 | 760 | 1180 | 1860 | |
| 緩沖長度 | [mm] | 11 | 13,5 | 15 | 17 | 16,5 | |
| 緩沖能量 | [J] | 2,3 | - | - | - | - | |
| 重量 | 0 mm行程 | [kg] | 0,27 | 0,45 | 0,76 | 1,1 | 1,7 |
| 10mm行程 | [kg] | 0,018 | 0,021 | 0,032 | 0,042 | 0,054 | |
| 最大行程 | [mm] | 1500 | 1500 | 1600 | 1600 | 1600 | |
| 活塞- ? | [mm] | 80 | 100 | ||||
| 縮回運動的活塞力 | [N] | 2720 | 4230 | ||||
| 伸出運動的活塞力 | [N] | 3000 | 4680 | ||||
| 緩沖長度 | [mm] | 19,5 | 19,5 | ||||
| 緩沖能量 | [J] | - | - | ||||
| 重量 | 0 mm行程 | [kg] | 2,5 | 3,7 | |||
| 10mm行程 | [kg] | 0,072 | 0,1 | ||||
| 最大行程 | [mm] | 1700 | 1700 | ||||
| 活塞- ? 活塞桿-螺紋 接口 | 25 M10x1,25 G 1/8 | 32 M10x1,25 G 1/8 | 40 M12x1,25 G 1/4 | 50 M16x1,5 G 1/4 | 63 M16x1,5 G 3/8 | |
 | 行程 25 | 1670202000 | 1670302000 | 1670402000 | 1670502000 | 1670602000 |
| 50 | 1670205000 | 1670305000 | 1670405000 | 1670505000 | 1670605000 | |
| 80 | 1670208000 | 1670308000 | 1670408000 | 1670508000 | 1670608000 | |
| 100 | 1670210000 | 1670310000 | 1670410000 | 1670510000 | 1670610000 | |
| 125 | 1670212000 | 1670312000 | 1670412000 | 1670512000 | 1670612000 | |
| 160 | 1670216000 | 1670316000 | 1670416000 | 1670516000 | 1670616000 | |
| 200 | 1670220000 | 1670320000 | 1670420000 | 1670520000 | 1670620000 | |
| 250 | 1670225000 | 1670325000 | 1670425000 | 1670525000 | 1670625000 | |
| 320 | - | - | - | 1670532000 | 1670632000 | |
| 400 | - | - | - | 1670540000 | 1670640000 | |
| 500 | - | - | - | 1670550000 | 1670650000 | |
| 可選擇的行程長度和選配 |  | | | | | |
| 活塞- ? 活塞桿-螺紋 接口 | 80 M20x1,5 G 3/8 | 100 M20x1,5 G 1/2 | ||||
| 行程 25 | 1670802000 | 1671002000 | |||
| 50 | 1670805000 | 1671005000 | ||||
| 80 | 1670808000 | 1671008000 | ||||
| 100 | 1670810000 | 1671010000 | ||||
| 125 | 1670812000 | 1671012000 | ||||
| 160 | 1670816000 | 1671016000 | ||||
| 200 | 1670820000 | 1671020000 | ||||
| 250 | 1670825000 | 1671025000 | ||||
| 320 | 1670832000 | 1671032000 | ||||
| 400 | 1670840000 | 1671040000 | ||||
| 500 | 1670850000 | 1671050000 | ||||
| 可選擇的行程長度和選配 | | |

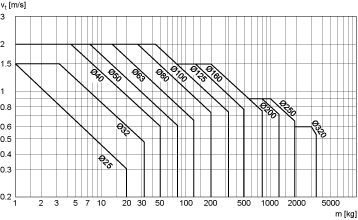

| 阻尼圖 | |
 | |
| V =速度 [m/s] | |
| m = 質量 | |

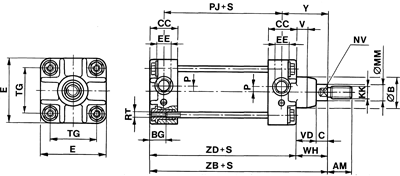

| 規格 |
 |
活塞- ? | AM | ? B h12 | BG | C | CC | E | EE | KK | ? MM | NV | P | PJ | RT |
25 | 22 | 23 | 12 | 8 | 20,0 | 40 | G 1/8 | M10x1,25 | 12 | 10 | – | 58 | M5 |
32 | 22 | 25 | 12 | 10 | 27,5 | 47 | G 1/8 | M10x1,25 | 12 | 10 | 4 | 65 | M5 |
40 | 24 | 35 | 15 | 13 | 30,0 | 56 | G 1/4 | M12x1,25 | 16 | 13 | 4 | 69 | M6 |
50 | 32 | 40 | 15 | 15 | 30,0 | 63 | G 1/4 | M16x1,5 | 20 | 17 | 4 | 72 | M6 |
63 | 32 | 40 | 19 | 14 | 34,0 | 81 | G 3/8 | M16x1,5 | 20 | 17 | 6 | 79 | M8 |
80 | 40 | 48 | 19 | 16 | 36,0 | 95 | G 3/8 | M20x1,5 | 25 | 22 | 9 | 86 | M8 |
100 | 40 | 55 | 23 | 16 | 40,0 | 115 | G 1/2 | M20x1,5 | 25 | 22 | 12 | 100 | M10 |
...活塞- ? | TG | TS 1) | V | VD | WH | Y | ZB | ZD | ||||
...25 | 27 | +2/–1 | – | 16 | 24 | 31 | 98 ±1,2 | 74 | ||||
...32 | 32 | +2/–0 | 5 | 16 | 26 | 41 | 120 ±1,2 | 94 | ||||
...40 | 40 | +2/–0 | 5 | 20 | 33 | 48 | 132 ±1,2 | 99 | ||||
...50 | 46 | +2/–0 | 6 | 23 | 38 | 54 | 142 ±1,2 | 104 | ||||
...63 | 59 | +2,5/–0 | 6 | 27 | 41 | 58 | 154 ±1,4 | 113 | ||||
...80 | 73 | +2,5/–0 | 8 | 32 | 48 | 67 | 172 ±1,4 | 124 | ||||
...100 | 90 | +2,5/–0 | 8 | 37 | 53 | 70 | 187 ±1,4 | 134 |
