產品詳情
? 1個 ? 行程: 34 - 107 mm
| 技術備注 | |
| ■ | 確保通過末端擋塊遵守最小高度 H 以及最大高度 H。 |
| ■ | 運行高度 ≥ Hmax 時使用：只能在與 AVENTICS 協商后 |
| ■ | 有關震動隔離器的信息參見“技術信息” |
| ■ | 固定力降低，當溫度超過: 50 °C |
壓縮空氣連接尺寸 G | 最大有效行程 | 頂蓋直-徑 | 最小徑向安裝空間 | 重量 | 力，最小-最大 | 圖片 | 注 | 物料號 | |
[mm] | [mm] | [mm] | [kg] | [kN] | |||||
 | G 1/8 | 50 | 90 | 160 | 0,9 | 2,5 - 5,5 | Fig. 1 | - | 0822419001 |
G 1/4 | 34 | 108 | 165 | 1,2 | 3,5 - 6,9 | Fig. 2 | - | R412010198 | |
G 1/4 | 54 | 108 | 180 | 1,2 | 4,5 - 7,5 | Fig. 2 | - | 0822419002 | |
G 1/4 | 79 | 114 | 225 | 1,4 | 4,3 - 10,9 | Fig. 2 | - | R412010199 | |
G 3/4 | 75 | 141 | 230 | 2 | 6,1 - 13,6 | Fig. 2 | - | 0822419003 | |
G 3/4 | 107 | 141 | 250 | 1,9 | 7 - 14 | Fig. 2 | 1) | R412010197 | |
G 3/4 | 74 | 161 | 265 | 2,3 | 9,3 - 17,3 | Fig. 3 | - | 0822419004 | |
G 3/4 | 89 | 228 | 340 | 4,1 | 19,4 - 33,3 | Fig. 3 | - | 1933091000 | |
G 3/4 | 104 | 287 | 400 | 5,9 | 26,1 - 50 | Fig. 4 | - | 1938091000 |
1) 達到最小高度 H 時可能未超過輪緣高度 W。如果在產品中選中比蓋板直徑大的平坦的安裝面，將提高沖程起點的回復力和動力輸出。此時，通過安裝面擠壓橡膠波紋管。該產品所需的上部空間較大，在少數情況下可能存在不便。任何情況下，數據頁內的數據都適用于使用波紋蓋面尺寸的安裝面。 |
| 皮腔結構 |
 |

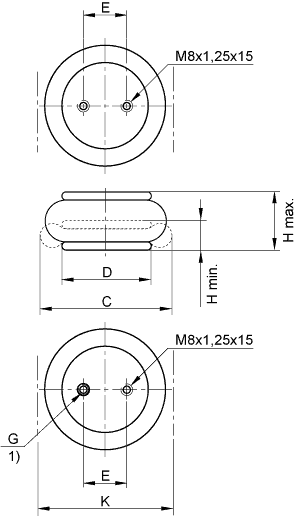

| Fig. 1 | |
 | |
| 1) 固定孔中的通風接口 | |
物料號 | 壓縮空氣連接尺寸 G | H min. [mm] | H max. [mm] | C [mm] | D [mm] | E ±0,5 [mm] | K [mm] | 最小回復力(回彈力) [N] |
0822419001 | G 1/8 | 50 | 100 | 145 | 90 | 20 | 160 | 120 |

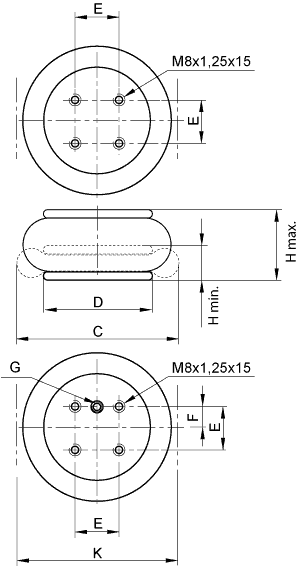

| Fig. 2 |
 |
物料號 | 壓縮空氣連接尺寸 G | H min. [mm] | H max. [mm] | C [mm] | D [mm] | E ±0,5 [mm] | K [mm] | 最小回復力(回彈力) [N] |
R412010198 | G 1/4 | 51 | 85 | 150 | 108 | 44,5 | 165 | 250 |
0822419002 | G 1/4 | 51 | 105 | 165 | 108 | 44,5 | 180 | 200 |
R412010199 | G 1/4 | 51 | 130 | 210 | 114 | 44,5 | 225 | 45 |
0822419003 | G 3/4 | 50 | 125 | 215 | 141 | 70 | 230 | 200 |
R412010197 | G 3/4 | 51 | 158 | 235 | 141 | 70 | 250 | 200 |

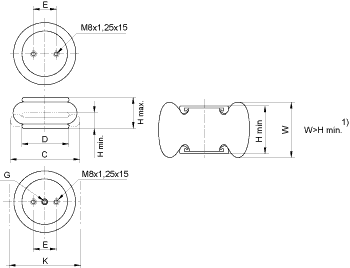

| Fig. 3 |
 |
物料號 | 壓縮空氣連接尺寸 G | H min. [mm] | H max. [mm] | C [mm] | D [mm] | E ±0,5 [mm] | F ±0,5 [mm] | K [mm] |
0822419004 | G 3/4 | 51 | 125 | 250 | 161 | 89 | 38,1 | 265 |
1933091000 | G 3/4 | 51 | 140 | 325 | 228 | 157,5 | 73 | 340 |
...物料號 | 最小回復力(回彈力) [N] | |||||||||
... 0822419004 | 200 | |||||||||
... 1933091000 | 300 |
| Fig. 4 |
 |
物料號 | 壓縮空氣連接尺寸 G | H min. [mm] | H max. [mm] | C [mm] | D [mm] | E ±0,5 [mm] | F ±0,5 [mm] | K [mm] |
1938091000 | G 3/4 | 51 | 155 | 385 | 287 | 158,8 | 79,4 | 400 |
...物料號 | 最小回復力(回彈力) [N] | |||||||||
... 1938091000 | 300 |
| 單箱波紋管式油缸的能量路徑圖 | |
 | |
| 端蓋之間的最大平行移動距離: 10 mm | |
| 壓力-行程-示意圖, 0822419001 | 壓力-行程-示意圖, R412010198 |
 |  |
| V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 | V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 |
| 壓力-行程-示意圖, 0822419002 | 壓力-行程-示意圖, R412010199 |
 |  |
| V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 | V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 |
| 壓力-行程-示意圖, 0822419003 | 壓力-行程-示意圖, R412010197 |
 |  |
| V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 | V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 |
| 壓力-行程-示意圖, 0822419004 | 壓力-行程-示意圖, 1933091000 |
 |  |
| V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 | V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 |
| 壓力-行程-示意圖, 1938091000 | |
 | |
| V = 體積 H = 高度 H* = 震動隔離器的推薦運行高度 H** = 只能與 AVENTICS 協商后才可使用 | |
