產品詳情
? ?20 - 25 mm ? 保持: 彈簧力，釋放: 壓縮空氣
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 注意： 止動元件不得用作如下用途： - 作為動態止動中的安全設備 |
| ■ | 支承物只有在無力的狀態下才可以被卸下 |
| ■ | 確保載荷方向在夾持間隔期間不變換。改變力的方向，以及外力等影響，如強烈的振動或扭轉力量會造成活塞桿的短時松開，并可能導致夾持單元 HU1 損壞。 |
| ■ | 夾緊狀態下，止動元件上不得有余壓（0 巴）。 |
| ■ | 注意： 最小控制壓力≥氣缸工作壓力！ |
活塞- ? | 適當?shù)幕钊麠U直徑 | 活塞桿延長裝置 | 壓縮空氣連接尺寸 | 靜態保持力 | 重量 | 物料號 | |
[mm] | [mm] | [mm] | [N] | [kg] | |||
 | 20 | 8 | 54 | M5 | 300 | 0,11 | 0821401163 |
25 | 10 | 51 | 400 | 0821401164 |
0 bar 時的保持力 |

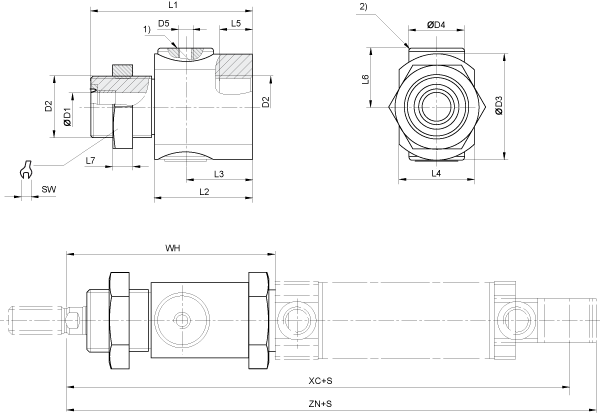

| 規格 | |
 | |
| 1) 壓縮空氣連接 | |
| 2) 夾持單元 | |
| S = 行程 | |
活塞- ? | ?D1 | D2 | ?D3 | ?D4 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | SW |
20 | 8 | M22x1,5 | 38 | 20 | M5 | 58 | 35 | 24 | 27 | 12 | 21 | 7 | 30 |
25 | 10 | M22x1,5 | 38 | 20 | M5 | 58 | 35 | 24 | 27 | 12 | 21 | 7 | 30 |
...活塞- ? | WH | XC | ZN | |||||||||
...20 | 78 | 149 | 163,5 | |||||||||
...25 | 79 | 155 | 170,5 |
