? ? 12 - 25 mm ? 線型球軸承 ? 用于標準氣缸 ISO 6432
| 技術備注 | |
| ■ | 引導單元，用于? 12氣缸，同樣適合? 16氣缸 |
| 對應的活塞直徑? | [mm] | 12 | 20 | 25 | |||
| 重量 | 0 mm行程 | [kg] | 0,395 | 0,73 | 0,73 | ||
| 10 mm行程 | [kg] | 0,0078 | 0,012 | 0,012 |
| 對應的活塞直徑? [mm] | 12 | 20 | 25 | |||
| 行程 50 | 0821401395 | 0821401300 | 0821401310 | |||
| 100 | 0821401396 | 0821401301 | 0821401311 | |||
| 200 | 0821401397 | - | - | |||
| 250 | - | 0821401302 | 0821401312 | |||
| 400 | - | 0821401303 | 0821401313 | |||
| 600 | - | 0821401304 | 0821401314 | |||
| 800 | - | 0821401305 | 0821401315 |
| ? 12 - 25 mm | |
 | |
| 1) 潤滑嘴 | |
| S = 行程 | |
| SC = 氣缸行程 | |
| X = 最大間隙（軸向） | |
| Y = 最大間隙（徑向） | |

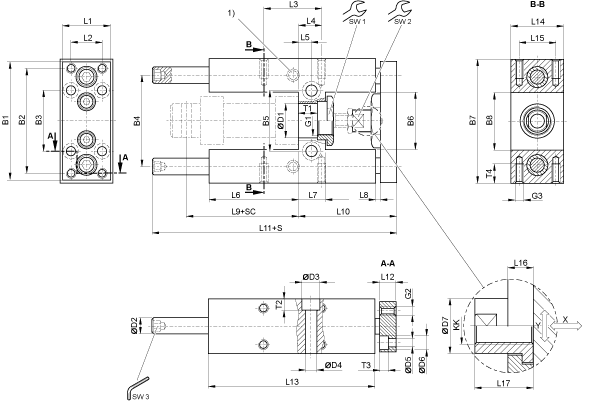

| 引導桿中的六角頭 | |
[活塞- ?] | B1 | B2 | B3 | B4 | B5 | B6 | B7 | B8 | D1 | D2 | D3 | D4 | D5 |
12 | 63 | 54 | 32 | 46 | 24 | 27 | 65 | 27 | 16 H7 | 8 | – | 5,5 | 4,5 |
20 | 76 | 68 | 40 | 58 | 38 | 37 | 79 | 37 | 22 H7 | 10 | 11 | 6,6 | 5,5 |
25 | 76 | 68 | 40 | 58 | 38 | 37 | 79 | 37 | 22 H7 | 10 | 11 | 6,6 | 5,5 |
...[活塞- ?] | D6 | D7 | G1 | G2 | G3 | KK | L1 | L2 | L3 | L4 | L5 | L6 |
...12 | 8 | 10 | M16x1,5 | M4 | M4 | M6 | 27 | 15 | 32,5 | 11 | 6,5 | 37 |
...20 | 10,5 | 14,5 | M22x1,5 | M5 | M6 | M8 | 32 | 20 | 32,5 | 15 | 8,5 | 58 |
...25 | 10,5 | 14,5 | M22x1,5 | M5 | M6 | M10x1,25 | 32 | 20 | 32,5 | 15 | 8,5 | 58 |
...[活塞- ?] | L7 | L8 | L9 | L10 | L11 | L12 | L13 | L14 | L15 | L16 | L17 | SW1 | SW2 |
...12 | 13 | 3 | 52,6 | 51 | 133 | 10 | 75 | 30 | 22 | 7 | 18 | 19 | 8 |
...20 | 17 | 3 | 71 | 65 | 160,5 | 12 | 108 | 34 | 23 | 6 | 22 | 27 | 13 |
...25 | 17 | 3 | 76 | 65 | 160,5 | 12 | 108 | 34 | 23 | 6 | 17 | 27 | 13 |
...[活塞- ?] | SW3 | T1 | T2 | T3 | T4 | |||||||
...12 | 4 | 10,6 | – | 4,6 | 8 | |||||||
...20 | 5 | 11 | 7 | 5,7 | 14 | |||||||
...25 | 5 | 11 | 7 | 5,7 | 14 |
| 有效載荷 | |
 |  |

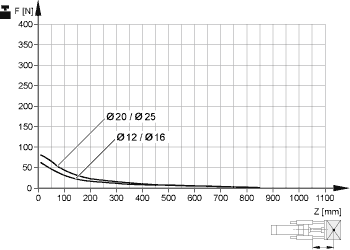

| 使用壽命 5x10? mF = 有效載荷，Z = 懸臂 |

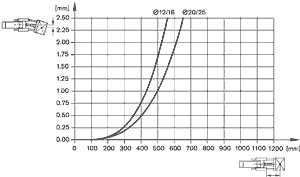

| 自身載荷引起的彎曲 |
 |

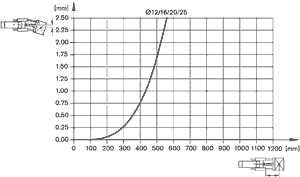

| 10 N載荷引起的彎曲 |
 |
