產品詳情
? 開關壓力范圍: -1 - 10 bar ? 電子的 ? 電子連接: 多芯插頭, M8x1, 4-針 ? 壓縮空氣連接: 帶O形環的法蘭, ? 1,2x1 ? 壓電晶體式傳感器
| 技術備注 | |
| ■ | 說明：本產品只可用不含油的、經過干燥的壓縮空氣運行。 |
| ■ | 帶螺釘和密封件的法蘭板包括在供貨范圍之內 |
類型 | 開關壓力范圍 最小/最大 | 超-壓-保-險 | 注 | 物料號 | |
[bar] | |||||
 | PE6-P2-L HYST FEST | -1 / 0 | 5 bar | 1); 3) | R412007880 |
PE6-P2-L HYST EINST | -1 / 0 | 5 bar | 2); 3) | R412007881 | |
PE6-P2-S HYST FEST | -1 / 0 | 5 bar | 1); 4) | R412007882 | |
PE6-P2-S HYST EINST | -1 / 0 | 5 bar | 2); 4) | R412007883 | |
PE6-P2-L HYST. FEST | 0 / 10 | 15 bar | 1); 3) | R412007884 | |
PE6-P2-L HYST. EINST | 0 / 10 | 15 bar | 2); 3) | R412007885 | |
PE6-P2-S HYST. FEST | 0 / 10 | 15 bar | 1); 4) | R412007886 | |
PE6-P2-S HYST. EINST | 0 / 10 | 15 bar | 2); 4) | R412007887 |
1) 滯環: 終值的2%，固定 2) 滯環: 可調節的 3) 安裝位置: L （橫向） 4) 安裝位置: S （縱向） 精度（100％滿量程）: ± 3 % |

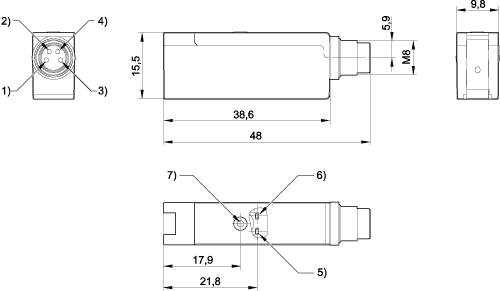

| PE6...-L | |
 | |
| 1) +UB | |
| 2) 輸出開關 2 | |
| 3) GND | |
| 4) 輸出開關 1 | |
| 5) 輸出開關2上的發光二極管； 6) 輸出開關1上的發光二極管; 7) 調節鈕 | |

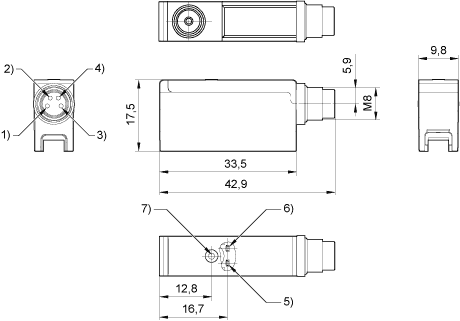

| PE6...-S | |
 | |
| 1) +UB | |
| 2) 輸出開關 2 | |
| 3) GND | |
| 4) 輸出開關 1 | |
| 5) 輸出開關2上的發光二極管； 6) 輸出開關1上的發光二極管; 7) 調節鈕 | |

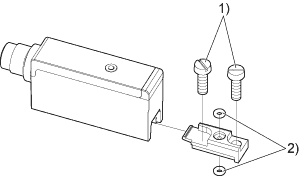

| 壓力傳感器, PE6...-L | |
 | |
| 1) M2,5x8氣缸螺釘 | |
| 2) O形環 ?1.2x1 (包括在供貨范圍內) | |
| 壓力傳感器, PE6...-S | |
 | |
| 1) M2,5x8氣缸螺釘 | |
| 2) O形環 ?1.2x1 (包括在供貨范圍內) | |

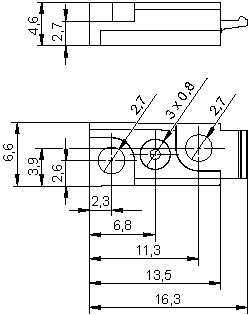

| 法蘭板, PE6 |
 |
| 框圖（機組連接圖） | |
 | |
| * 負載電阻 | |

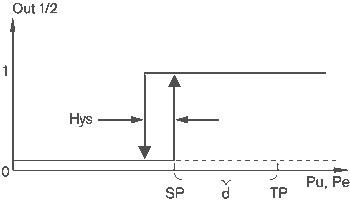

| 開關功能（固定滯后） | |
 | |
| 真空開關: d=20% | |
| 壓力開關: d=5% | |
| SP = 開關點，TP = 示教點 | |
| OUT: 開關輸出端 | |
| Pu = 壓力 < 0 - 真空傳感器 Pe = 壓力 > 0 - 壓力傳感器 | |
| 開關功能（可調滯后） | |
 | |
| SP =開關點， rP =回轉開關點 | |
| OUT: 開關輸出端 | |
| Pu = 壓力 < 0 - 真空傳感器 Pe = 壓力 > 0 - 壓力傳感器 | |
