產品詳情
? Qn 最大值. = 1100 l/min ? 多針 ? 電子連接: 多芯插頭
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| 尺寸按mm | |
 | |
| A = 接頭 1：G1/2 B = 在 2 氣門和 4 氣門接線板中：所有接頭為接頭 G1/4 或 8 mm 快插接頭。在 5 氣門接線板中：所有接頭為接頭 G1/4 或 10 mm 快插接頭 C = 接頭 3 和 5：G3/8 D = 先導閥和通風接頭的外部供應口和通風口：G1/8 E = 緊固螺紋 M6 最大螺紋深度 15 mm F = 57.25 +（2 氣門和 4 氣門接線板的數量）* 30 +（5 氣門接線板的數量）* 36 G = 4 氣門接線板 15.25 上的緊固 +（2 氣門和 4 氣門接線板的數量）* 30 +（5 氣門接線板的數量）* 36 G = 5 氣門接線板 12.25 上的緊固 +（2 氣門和 4 氣門接線板的數量）* 30 +（5 氣門接線板的數量）* 36 L = 87.5 +（2 氣門和 4 氣門接線板的數量）*30 +（5 氣門接線板的數量）* 36 H = 89.15（版本 IP69K） | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |

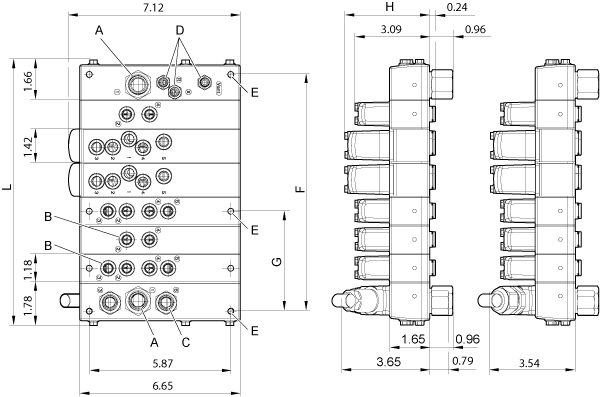

| 尺寸按英寸 | |
 | |
| A = 接頭 1：1/2″ NPT。 B = 在 2 氣門和 4 氣門接線板中：所有接頭用于 5/16″ 管道。在 5 氣門接線板中：無可用的英式型號，所有接頭為 G1/4 插頭或 10mm 快插插頭 C = 接頭 3 和 5：3/8″ NPT D = 先導閥和通風接頭的外部供應口和通風口：1/8″ NPT E = 緊固螺紋 UNC 1/4 - 20 最大螺紋深度 0.59″。在 5 氣門接線板中，緊固螺紋 M6 F = 2.25“ +（2 氣門和 4 氣門接線板的數量）* 1.18″ +（5 氣門接線板的數量）* 1.42″ | |
| G = 4 氣門接線板 0.60″ 上的緊固 +（2 氣門和 4 氣門接線板的數量）* 1.18″ +（5 氣門接線板的數量）* 1.42″ G = 5 氣門接線板 0.48″ 上的緊固 +（2 氣門和 4 氣門接線板的數量）* 1.18″ +（5 氣門接線板的數量）* 1.42″ L = 3.44″ +（2 氣門和 4 氣門接線板的數量）*1.18″ +（5 氣門接線板的數量）* 1.42″ H = 3.51″（版本 IP69K） !translate! | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
