產品詳情
? Qn = 1700 - 2400 l/min ? 預控閥的寬度: 15 mm ? 底板連接 ? 壓縮空氣 接口 出口: 按照標準ISO 5599-1制造的接地板 ? 電子連接: 多芯插頭, M12, 3-針 ? 可以組裝成塊 ? 手動控制裝置: 按鈕式, 鎖定式 ? 雙線圈
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
額定電壓 | 電壓容許誤差 | 功率 消耗 |
DC | DC | DC |
W | ||
24 V | -10% / +10% | 0,35 |
HHB | 壓縮空氣連接尺寸 | 額定電壓 | 功率 消耗 | 物料號 | |||||
輸入 | 輸出 | 排氣 | 控制接口 | 先導排氣 | DC | 24 V DC | |||
[W] | |||||||||
 |  | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820028275 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820028276 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820028375 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820028376 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820028425 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820028426 |
 |  | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820028277 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820028278 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820028377 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820028378 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820028427 |
 | | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 按照標準ISO 5599-1制造的接地板 | 24 V | 0,35 | 0820028428 |
...物料號 | 流量值 | 理論電阻 | 工作壓力范圍 | 切換時間(開) | 切換時間(關) | 注 |
... | Qn | tF | tE | |||
... | [l/min] | [bar] | [ms] | [ms] | ||
... 0820028275 | 2400 | 1480 | 2,5 / 10 | 22 | - | 1) |
... 0820028276 | 2400 | 1480 | -0,9 / 10 | 22 | - | 2) |
... 0820028375 | 1700 | 1480 | 2,5 / 10 | 20 | 45 | 1) |
...0820028376 | 1700 | 1480 | -0,9 / 10 | 20 | 45 | 2) |
... 0820028425 | 1800 | 1480 | 2,5 / 10 | 20 | - | 1) |
... 0820028426 | 1800 | 1480 | -0,9 / 10 | 20 | - | 2) |
... 0820028277 | 2400 | 1480 | 2,5 / 10 | 22 | - | 1) |
...0820028278 | 2400 | 1480 | -0,9 / 10 | 22 | - | 2) |
... 0820028377 | 1700 | 1480 | 2,5 / 10 | 20 | 45 | 1) |
... 0820028378 | 1700 | 1480 | -0,9 / 10 | 20 | 45 | 2) |
... 0820028427 | 1800 | 1480 | 2,5 / 10 | 20 | - | 1) |
... 0820028428 | 1800 | 1480 | -0,9 / 10 | 20 | - | 2) |
手動控制機構 = 手動控制機構 1) 先導: 內部 2) 先導: 外部的 6 bar、Δp = 1 bar 時的額定流量 Qn |

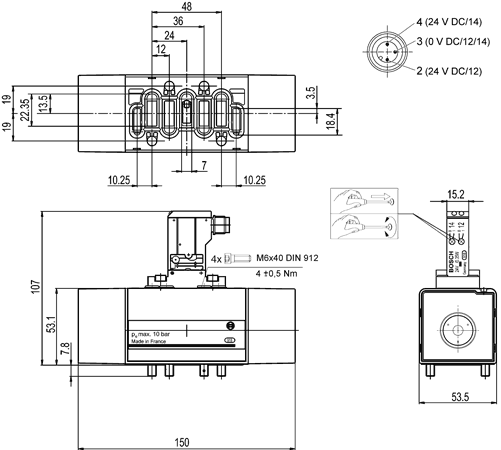

| 規格 |
 |
