產品詳情
? Qn= 550 l/min ? 管式連接 ? 壓縮空氣 接口 出口: G 1/4
操作元件 | 壓縮空氣連接尺寸 | Qn | 材料：操作單元 | 重量 | 圖片 | 物料號 | |||
輸入 | 輸出 | 排氣 | |||||||
[l/min] | [kg] | ||||||||
 | 沖桿 | G 1/4 | G 1/4 | G 1/4 | 550 | 鋼 | 0,33 | Fig. 1 | 0820401001 |
 | 滾輪 | G 1/4 | G 1/4 | G 1/4 | 550 | 聚甲醛; 鋼 | 0,5 | Fig. 2 | 0820401002 |
 | 滾子杠桿，單向 | G 1/4 | G 1/4 | G 1/4 | 550 | 聚甲醛; 鋼 | 0,5 | Fig. 3 | 0820401003 |
 | 按鈕 | G 1/4 | G 1/4 | G 1/4 | 550 | 鋁材 | 0,52 | Fig. 4 | 0820401004 |
 | 杠桿 | G 1/4 | G 1/4 | G 1/4 | 550 | 鋼; 聚酰胺 | 0,53 | Fig. 5 | 0820401005 |
 | 踏板 | G 1/4 | G 1/4 | G 1/4 | 550 | 鋁材 | 1,3 | Fig. 6 | 0820401006 |
 | 踏板，帶定位 | G 1/4 | G 1/4 | G 1/4 | 550 | 鋁材 | 1,42 | 圖7 | 0820401008 |
6 bar、Δp = 1 bar 時的額定流量 Qn |

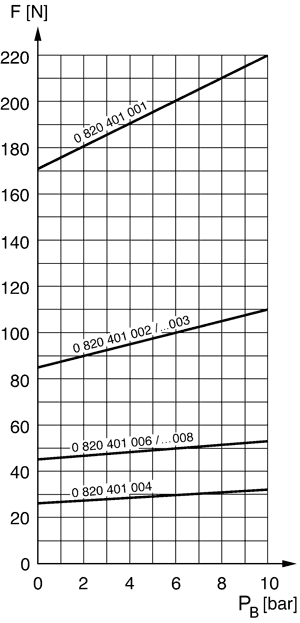

| 操作力 | |
 | |
| F = 操控力 | |
| PB = 運行壓力 | |

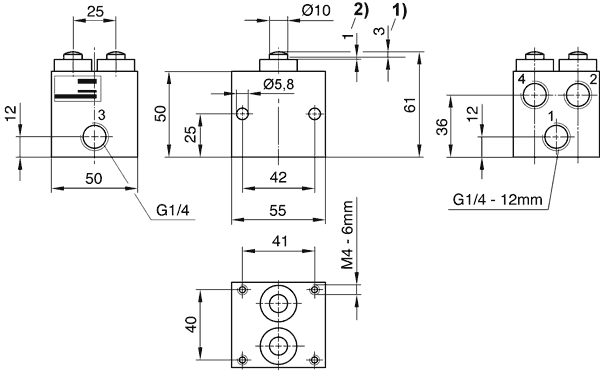

| 規格, Fig. 1 | |
 | |
| 1) 控制行程 2) 過量行程 | |
| 基礎閥尺寸應用于所有驅動方式 | |

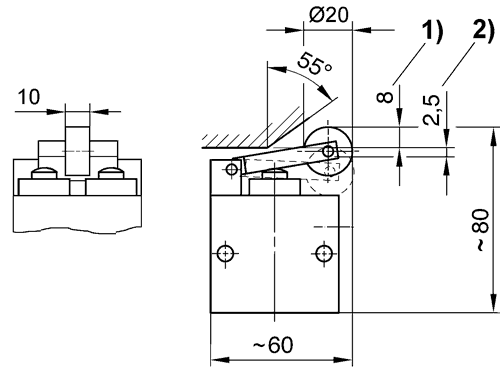

| 規格, Fig. 2 | |
 | |
| 1) 控制行程 2) 過量行程 | |

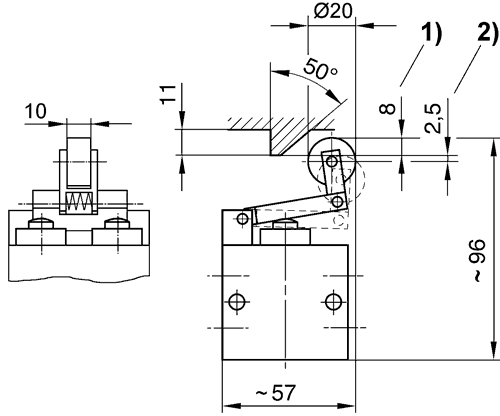

| 規格, Fig. 3 | |
 | |
| 1) 控制行程 2) 過量行程 | |

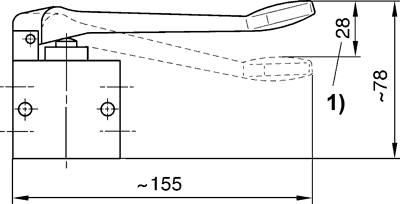

| 規格, Fig. 4 | |
 | |
| 1) 控制行程 | |

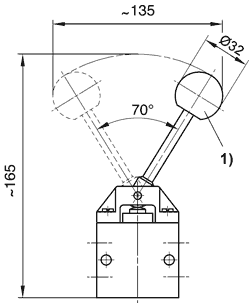

| 規格, Fig. 5 | |
 | |
| 操作力矩： 40 Ncm | |
| 1) 球 | |

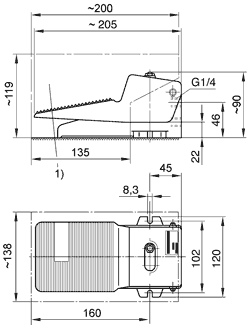

| 規格, Fig. 6 | |
 | |
| 1) 選配保護罩， 訂貨號 1828104001 | |

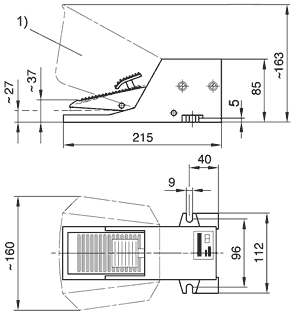

| 規格, 圖7 | |
 | |
| 1) 選配保護罩， 訂貨號 1828104002 | |
