產品詳情
? Qn = 70 - 1850 l/min ? 節流方向: 2 → 1 ? 排氣節流 ? 快插接頭 - 外螺紋
接口1 | 接口2 | 截流孔通徑 ? | Qn 2 → 1 | 重量 | 圖片 | 物料號 | |
[mm] | [l/min] | [kg] | |||||
 | ? 4 | M5 | 2 | 70 | 0,005 | Fig. 1 | R412010564 |
? 6 | M5 | 2 | 110 | 0,005 | Fig. 1 | R412010565 | |
? 4 | G 1/8 | 3,5 | 150 | 0,017 | Fig. 2 | R412010568 | |
? 6 | G 1/8 | 3,5 | 390 | 0,018 | Fig. 2 | R412010569 | |
? 8 | G 1/8 | 3,5 | 470 | 0,019 | Fig. 2 | R412010570 | |
? 6 | G 1/4 | 4,5 | 390 | 0,035 | Fig. 3 | R412010571 | |
? 8 | G 1/4 | 4,5 | 490 | 0,036 | Fig. 3 | R412010572 | |
? 10 | G 1/4 | 4,5 | 520 | 0,039 | Fig. 3 | R412010573 | |
? 8 | G 3/8 | 6,6 | 860 | 0,035 | Fig. 4 | R412010574 | |
? 10 | G 3/8 | 6,6 | 900 | 0,036 | Fig. 4 | R412010575 | |
? 12 | G 3/8 | 6,6 | 960 | 0,039 | Fig. 4 | R412010576 | |
? 10 | G 1/2 | 6,6 | 1530 | 0,045 | Fig. 5 | R412010577 | |
? 12 | G 1/2 | 6,6 | 1850 | 0,049 | Fig. 5 | R412010578 |
6 bar、Δp = 1 bar 時的額定流量 Qn |

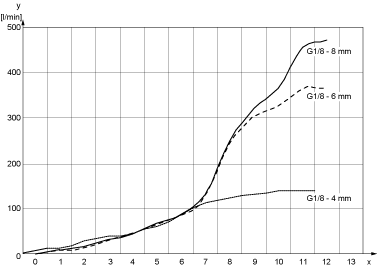

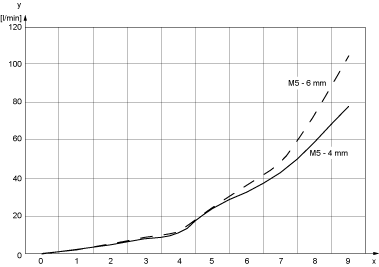

| 流量曲線, Fig. 1 | Fig. 2 |
 |  |
| x = 節流螺絲的圈數y = 流量 Qn | x = 節流螺絲的圈數y = 流量 Qn |

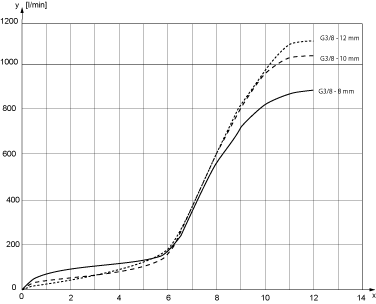

| Fig. 3 | Fig. 4 |
 |  |
| x = 節流螺絲的圈數y = 流量 Qn | x = 節流螺絲的圈數y = 流量 Qn |

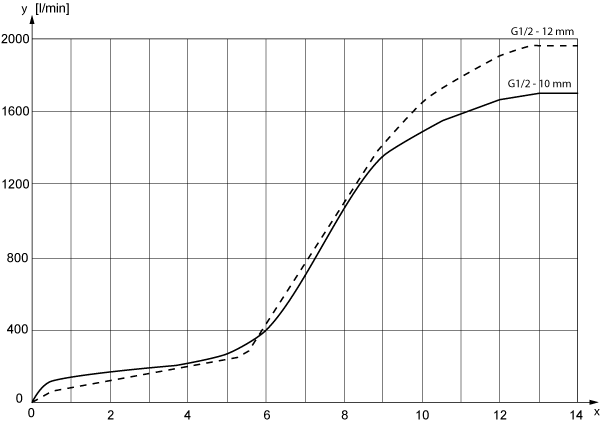

| Fig. 5 | |
 | |
| x = 節流螺絲的圈數 y = 流量 Qn | |
| 規格 | |
 | |
| 1) 建議擰緊力矩 MA: M 5: 1.1 Nm -0.2 G 1/8: 3.0 Nm -0.3 G 1/4: 6.0 Nm -0.6 G 3/8: 8.0 Nm -1.0 G 1/2: 10.0 Nm -1.0 | |

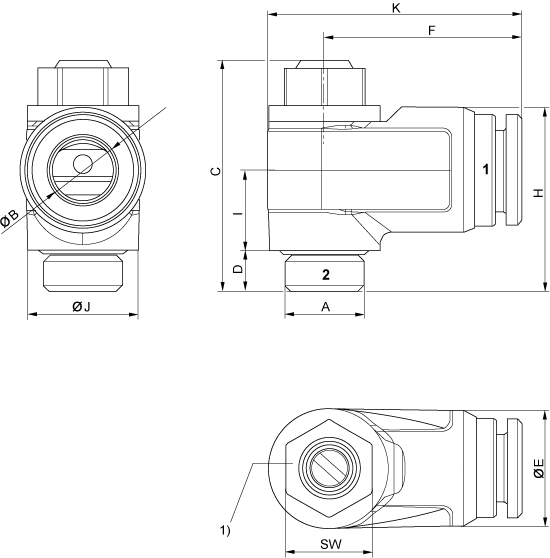

物料號 | 接口 G | A | ? B | C | D | ? E | F | K | H | I | ? J | SW |
R412010564 | ? 4 | M5 | 4 | 21,8 | 4 | 9 | 15,9 | 20,4 | 12 | 7,5 | 8,7 | 7 |
R412010565 | ? 6 | M5 | 6 | 21,8 | 4 | 11,1 | 17,2 | 21,8 | 13 | 7,5 | 8,7 | 7 |
R412010568 | ? 4 | G1/8 | 4 | 28,5 | 5,5 | 11,5 | 21,9 | 28,8 | 21 | 9,8 | 13,6 | 10 |
R412010569 | ? 6 | G1/8 | 6 | 28,5 | 5,5 | 13,5 | 22,4 | 29,3 | 21,7 | 9,8 | 13,6 | 10 |
R412010570 | ? 8 | G1/8 | 8 | 28,5 | 5,5 | 15,5 | 24,2 | 31,1 | 22,7 | 9,8 | 13,6 | 10 |
R412010571 | ? 6 | G1/4 | 6 | 33,6 | 6,5 | 13 | 24,3 | 33,5 | 25,3 | 12,8 | 17,6 | 13 |
R412010572 | ? 8 | G1/4 | 8 | 33,6 | 6,5 | 15,5 | 26,6 | 35,5 | 25,3 | 11,5 | 17,6 | 13 |
R412010573 | ? 10 | G1/4 | 10 | 33,6 | 6,5 | 18,1 | 29,2 | 38,1 | 26,7 | 11,5 | 17,6 | 13 |
R412010574 | ? 8 | G3/8 | 8 | 40,8 | 7 | 15,6 | 28,2 | 40,6 | 23,6 | 15,8 | 22,2 | 16 |
R412010575 | ? 10 | G3/8 | 10 | 40,8 | 7 | 19 | 32 | 43,3 | 33,5 | 16,4 | 22,2 | 16 |
R412010576 | ? 12 | G3/8 | 12 | 40,8 | 7 | 22,1 | 34,2 | 45,4 | 35,6 | 17,8 | 22,2 | 16 |
R412010577 | ? 10 | G1/2 | 10 | 47,8 | 8,3 | 19,2 | 34 | 47,7 | 41,1 | 20,3 | 26,6 | 18 |
R412010578 | ? 12 | G1/2 | 12 | 47,8 | 8,3 | 22 | 36,1 | 49,8 | 43,9 | 21,5 | 26,6 | 18 |
...物料號 | 重量 kg | ||||||||||
... R412010564 | 0,005 | ||||||||||
... R412010565 | 0,005 | ||||||||||
... R412010568 | 0,017 | ||||||||||
... R412010569 | 0,018 | ||||||||||
... R412010570 | 0,019 | ||||||||||
... R412010571 | 0,035 | ||||||||||
... R412010572 | 0,036 | ||||||||||
... R412010573 | 0,039 | ||||||||||
... R412010574 | 0,035 | ||||||||||
... R412010575 | 0,036 | ||||||||||
... R412010576 | 0,039 | ||||||||||
... R412010577 | 0,045 | ||||||||||
... R412010578 | 0,049 |
