產品詳情
? Qn= 120 l/min ? 壓縮空氣 接口 出口: G 1/8, 1/8 NPT ? 電子連接: 通過信號接口 ? 信號連接: (輸入和輸出比特), 多芯插頭, M12, 5-針
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 不含機油、干燥的空氣可以詢問安裝在其它的位置。 |
| ■ | ED02 系列的閥門可通過拉桿鎖閉（見附件）。 |
| ■ | 只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。 |
| ■ | 壓縮空氣接頭的螺紋分別適合采用 G1/8 和 1/8 NPTF。 |
進氣壓力 最大 | 壓力調節范圍 最小值/最大值 | 設定值輸入端 | 實際值輸出端 | 滯環 | 圖片 | 注 | 物料號 | |||
[bar] | [bar] | |||||||||
 | 3 | 0 / 1 | 0 - 20 | mA | 0 - 20 | mA | < 0,01 bar | Fig. 1 | - | R414003364 |
3 | 0 / 1 | 4 - 20 | mA | 4 - 20 | mA | < 0,01 bar | Fig. 1 | - | R414003365 | |
3 | 0 / 1 | 0 - 10 | V | 0 - 10 | V | < 0,01 bar | Fig. 2 | - | R414003879 | |
7 | 0 / 2 | 0 - 20 | mA | 0 - 20 | mA | < 0,025 bar | Fig. 1 | - | R414003370 | |
7 | 0 / 2 | 4 - 20 | mA | 4 - 20 | mA | < 0,025 bar | Fig. 1 | - | R414003371 | |
7 | 0 / 2 | 0 - 10 | V | 0 - 10 | V | < 0,025 bar | Fig. 2 | - | R414003373 | |
8 | 0 / 6 | 0 - 20 | mA | 0 - 20 | mA | < 0,05 bar | Fig. 1 | - | R414002400 | |
8 | 0 / 6 | 4 - 20 | mA | 4 - 20 | mA | < 0,05 bar | Fig. 1 | - | R414002401 | |
8 | 0 / 6 | 0 - 10 | V | - | - | < 0,05 bar | Fig. 3 | 1) | R414002402 | |
8 | 0 / 6 | 0 - 10 | V | 0 - 10 | V | < 0,05 bar | Fig. 2 | - | R414002403 | |
12 | 0 / 10 | 0 - 20 | mA | 0 - 20 | mA | < 0,05 bar | Fig. 1 | - | R414002410 | |
12 | 0 / 10 | 4 - 20 | mA | 4 - 20 | mA | < 0,05 bar | Fig. 1 | - | R414002411 | |
12 | 0 / 10 | 0 - 10 | V | - | - | < 0,05 bar | Fig. 3 | 1) | R414002412 | |
12 | 0 / 10 | 0 - 10 | V | 0 - 10 | V | < 0,05 bar | Fig. 2 | - | R414002413 | |
1) 10V輸出端持續為額定值電位計供電。 最小工作壓力 = 0.5 bar + 最大所需的二級壓力 可查詢其他壓力調節范圍 |

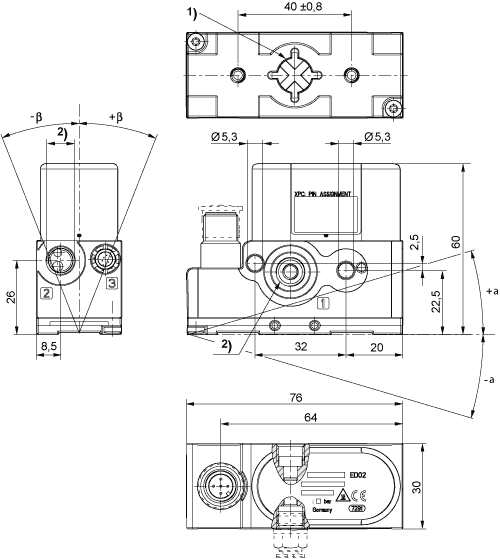

| 規格 | |
 | |
| 1) 外殼排氣口 | |
| 2) 根據2000年頒布的國際標準ISO 228/1:2000以及1/8-27NPTF，普通情況下均適合G1/8安裝的螺紋\n | |

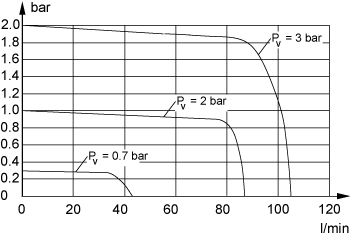

| 壓力范圍至2bar的流量曲線 |
 |

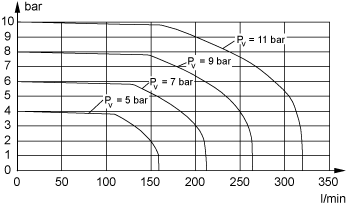

| 壓力范圍至10bar的流量曲線 |
 |
| 功能圖 | |
 | |
| a) 額定值輸入端 b) 實際值輸出端 E/P-壓力調節閥的控制符合數據化電子標準值，關閉壓力。 | |
| 1) 進氣壓力 | |
| 2) 工作壓力 | |
| 3) 排氣 | |

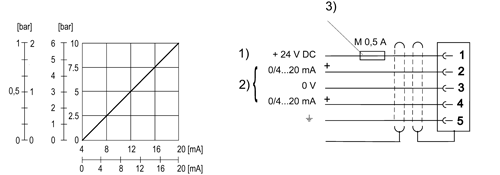

| Fig. 1, 帶實際輸出值的電流控制特性和引腳分配 | |
 | |
| 1）電壓 2）實際值（Pin 4）和額定值（Pin 2）置于零位。 電流控制（負荷 100 Ω）。 實際值輸出端（啟動設備的最大電阻 < 500 Ω）。 3）工作電壓必須用外部的 M 0.5 A 保險裝置保障。 為了保護 EMC，插頭要與屏蔽電纜連接。 | |

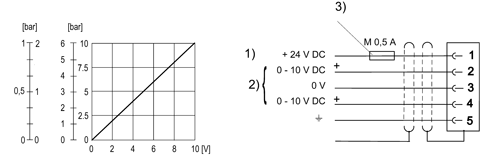

| Fig. 2, 帶實際輸出值的電壓控制特性和引腳分配 | |
 | |
| 1）供給電壓 2）實際值（引腳 4）和額定值（引腳 2）引入 0 V（電壓控制）。 最小 額定值輸出的負荷電阻 = 1 kΩ。 3) 運行電壓必須用外部的 M 0.5 A 保險裝置進行保護。 為了保護 EMC，插頭要與屏蔽電纜連接。 | |
| Fig. 3, 帶實際輸出值的電位計控制特性和插腳分配 | |
 | |
| 1) 供給電壓 2) 電位計電源（引腳 4）和額定值（引腳 2）引入 0 V。 電位計電阻最小為 0-2 kΩ，最大為 max. 0-10 kΩ。 3) 工作電壓必須用外部的 M 0.5 A 保險裝置進行保護。 為了保護 EMC，插頭要與屏蔽電纜連接。 | |
