產品詳情
? 開關壓力范圍: -1 - 16 bar ? 電子的 ? 輸出信號 模擬量: 1 x PNP， 1 x 4-20 mA ? 輸出信號 數字化: 1 x PNP - 2 x PNP ? 電子連接: 多芯插頭, M12x1, 5-針
| 技術備注 | |
| ■ | 菜單導航基于 VDMA 規范與一個附加的純文本菜單。 |
類型 | 開關壓力范圍 最小/最大 | 超-壓-保-險 | 輸出信號 | 壓縮空氣連接尺寸 | 圖片 | 物料號 | ||
模擬量 | 數字化 | |||||||
[bar] | ||||||||
 | PE2-P1-G014 | -1 / 1 | 10 bar | - | 1 x PNP | 內螺紋, G 1/4 | Fig. 1 | R412010848 |
PE2-P1-F001 | - | 1 x PNP | 帶O形環的法蘭, ? 5x1,5 | Fig. 2 | R412010849 | |||
PE2-P2-G014 | - | 2 x PNP | 內螺紋, G 1/4 | Fig. 1 | R412010853 | |||
PE2-P1-G014 | 4 - 20 mA | 1 x PNP | 內螺紋, G 1/4 | Fig. 1 | R412010856 | |||
 | PE2-P1-G014 | 0 / 16 | 40 bar | - | 1 x PNP | 內螺紋, G 1/4 | Fig. 1 | R412010850 |
PE2-P1-F001 | 1 x PNP | 帶O形環的法蘭, ? 5x1,5 | Fig. 2 | R412010851 | ||||
PE2-P2-G014 | 2 x PNP | 內螺紋, G 1/4 | Fig. 1 | R412010854 | ||||
PE2-P2-F001 | 2 x PNP | 帶O形環的法蘭, ? 5x1,5 | Fig. 2 | R412010855 | ||||
| PE2-P1-G014 | 0 / 16 | 40 bar | 4 - 20 mA | 1 x PNP | 內螺紋, G 1/4 | Fig. 1 | R412010857 |
PE2-P2-F001 | 帶O形環的法蘭, ? 5x1,5 | Fig. 2 | R412010858 | |||||

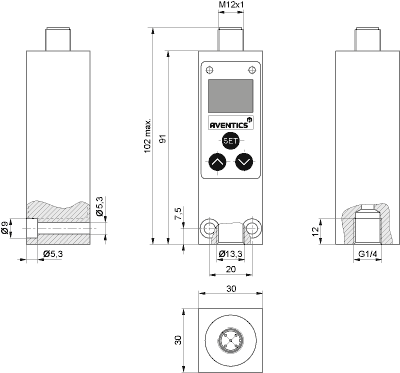

| Fig. 1 |
 |

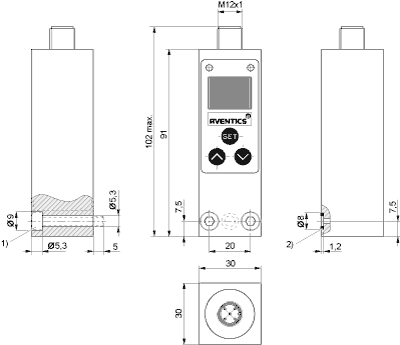

| Fig. 2 | |
 | |
| 1) 氣缸螺絲 M5x35 (包含在供貨范圍內) | |
| 2) O形環 ?5x1.5 (包括在供貨范圍內) | |
| 現實區域和操作區域 | 線腳設置 |
 |  |
| 1) LED 針對開關輸出 12) LED 針對開關輸出 23) 顯示（壓力表，操作模式，菜單導航）4) 菜單 / 菜單項選擇確認5) 菜單項選擇 / 參數變化的按鍵 | Pin 1: 信號+ UB; 顏色: 棕色Pin 2: 信號: Out 2 (PNP)/ 類似的 4 - 20 mA; 顏色: 白色Pin 3: 信號: 0 V; 顏色: 藍色Pin 4: 信號: Out 1 (PNP); 顏色: 黑色Pin 5: 信號: FE; 顏色: 灰色 |
| 框圖（機組連接圖）, 1 x PNP | 框圖（機組連接圖）, 2 x PNP |
 |  |
| 框圖（機組連接圖）, 1 x PNP 以及 1 x 模擬 |
 |

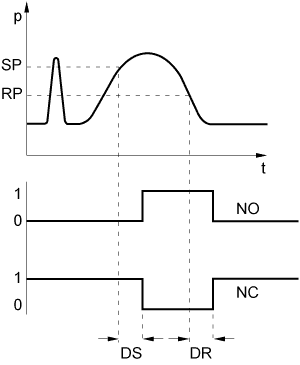

| 壓力電壓特性曲線 | |
 | |
| SP = 開關點，RP = 回轉開關點 | |
| NO = 轉換作用開啟 | |
| NC = 轉換作用無電流關閉 | |
| DS = 開關點延遲 | |
| DR = 重置點延遲 | |
