產品詳情
? 用于閥系統 HF03
| 技術備注 | |
| ■ | 注：全部數據基于1013 mbar的環境壓力和20°C的環境溫度。 |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | p.opt. = 最佳工作壓力 |
類型 | 壓縮空氣連接尺寸 | 真空口 | 排放接口處空氣 | 已吸收的聲壓級 | 吸收聲壓級 | 重量 | 注 | 物料號 | |
[dBA] | [dBA] | [kg] | |||||||
 | ECV-PC-15-NN | ? 8 | ? 8 | ? 8 | - | - | 0,11 | 2) | 0821305160 |
? 8 | ? 8 | - | 67 | 73 | 1) | 0821305161 | |||
G 1/8 | G 1/8 | G 1/8 | - | - | 2) | 0821305164 | |||
G 1/8 | G 1/8 | - | 67 | 73 | 1) | 0821305165 |
1) 帶有消音器 2) 帶排氣接口 |
| 真空度P2與供氣壓力P1之間的關系 | |
 | |
| 1) 最佳工作壓力 | |

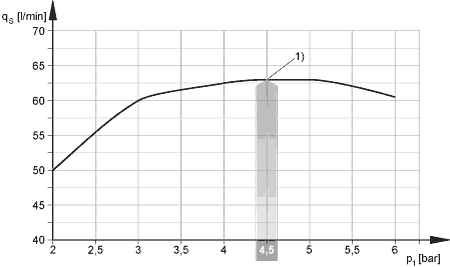

| 吸持能力qs與供氣壓力p1的關系 | |
 | |
| 1) 最佳工作壓力 | |

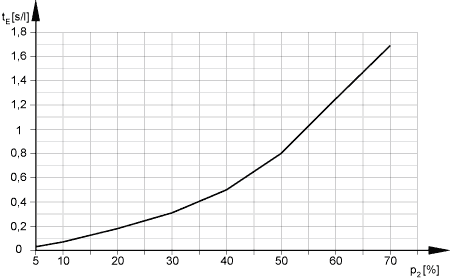

| 抽空1升容積所需時間（最佳工作壓力時） |
 |

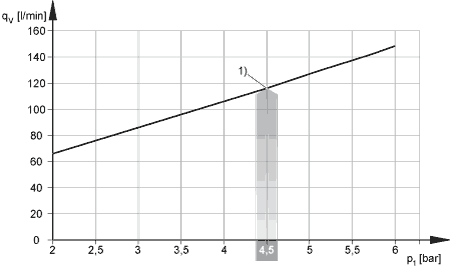

| 耗氣量qv與供氣壓力p1的關系 | |
 | |
| 1) 最佳工作壓力 | |

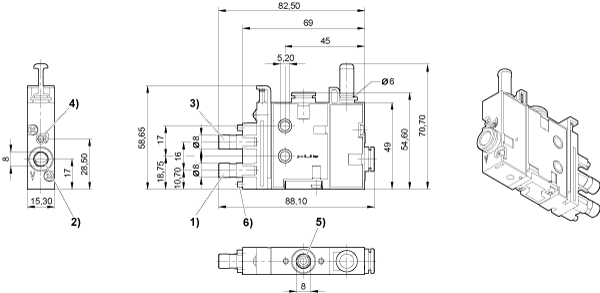

| ECV-PC-15-A, 帶排氣接口 | |
 | |
| 1) 通風接口(吸氣) 2) 真空接口 3) 脈沖排氣接口 4) 脈沖排氣用節流裝置 5) 進氣口 | |
| 6) 墊片 | |
| ECV-HF03-...帶NO-控制器 | ECV-HF03-...帶NC-控制器 |
 |  |
| A) 通風接口(吸入)B) 推斥閥的通風接口 |

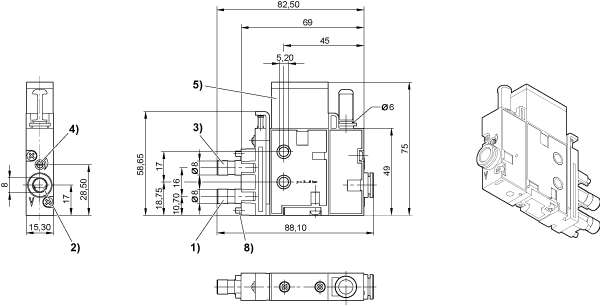

| ECV-PC-15-A, 帶有消音器 | |
 | |
| 1) 通風接口(吸氣) 真空接口 3) 脈沖排氣接口 4) 脈沖排氣用節流裝置 5) 消音器 | |
| 6) 墊片 | |
| ECV-HF03-...帶NO-控制器 | ECV-HF03-...帶NC-控制器 |
 |  |
| A) 通風接口(吸入)B) 推斥閥的通風接口 |

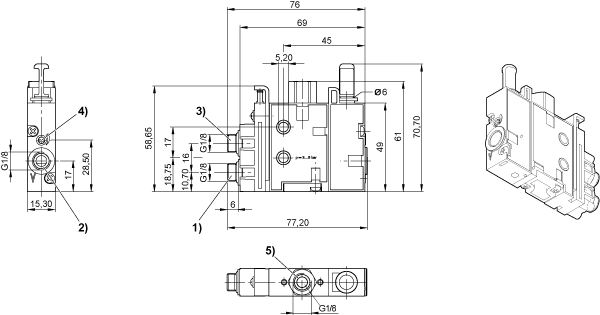

| ECV-PC-15-A, 帶排氣接口 | |
 | |
| 1) 通風接口(吸氣) 2) 真空接口 3) 脈沖排氣接口 4) 脈沖排氣用節流裝置 5) 進氣口 | |
| ECV-HF03-...帶NO-控制器 | ECV-HF03-...帶NC-控制器 |
| |
| A) 通風接口(吸入)B) 推斥閥的通風接口 |

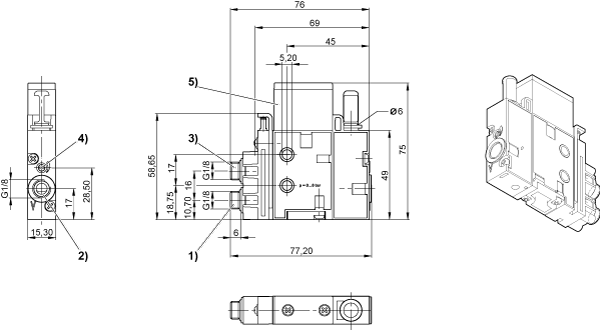

| ECV-PC-15-A, 帶有消音器 | |
 | |
| 1) 通風接口(吸氣) 真空接口 3) 脈沖排氣接口 4) 脈沖排氣用節流裝置 5) 消音器 | |
| ECV-HF03-...帶NO-控制器 | ECV-HF03-...帶NC-控制器 |
| |
| A) 通風接口(吸入)B) 推斥閥的通風接口 |
