產品詳情
? F = 16 - 2560 N ? 外部直徑: 30 - 300 mm ? 內螺紋
| 技術備注 | |
| ■ | 可適用于平滑或者略微粗糙的表面。 |
壓縮空氣連接尺寸 | 外部直徑 | 鎖緊力*) | 容積 | 在物體上的最小曲率 Rmin | 重量 | 物料號 | |
[mm] | [N] | [cm3] | [mm] | [kg] | |||
 | M5 | 30 | 16 | 2,5 | 50 | 0,01 | 7320300000 |
G 1/8 | 50 | 64 | 8 | 110 | 0,02 | 7320500000 | |
G 1/4 | 75 | 160 | 28 | 165 | 0,03 | 7320750000 | |
G 3/8 | 100 | 304 | 56 | 165 | 0,07 | 7321000000 | |
G 1/2 | 150 | 608 | 160 | 306 | 0,21 | 7321500000 | |
G 3/4 | 225 | 1480 | 500 | 465 | 0,75 | 7322250000 | |
G 1 | 300 | 2560 | 1250 | 758 | 1,8 | 7323000000 |
*) 理論值，真空度60%，不帶安全系數 |
| 在物體上的最小曲率 Rmin |
 |

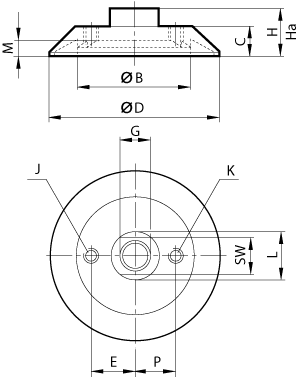

| 規格 |
 |
物料號 | ?D | G | ? B | C | E | H | Ha*) | J | K | L | M | P | SW |
7320300000 | 30 | M5 | 13 | 10 | – | 17 | 14,5 | – | – | 10 | 3,5 | – | 8 |
7320500000 | 50 | G 1/8 | 31 | 11 | – | 18 | 13,5 | – | – | 18 | 5,5 | – | 14 |
7320750000 | 75 | G 1/4 | 49 | 14 | – | 22 | 16,5 | – | – | 22 | 7 | – | 17 |
7321000000 | 100 | G 3/8 | 65,5 | 18 | – | 28 | 21 | – | G 1/8 | 24 | 8,5 | 20 | 21 |
7321500000 | 150 | G 1/2 | 96 | 26 | – | 42 | 33 | – | G 1/8 | 35 | 12 | 30 | 27 |
7322250000 | 225 | G 3/4 | 149 | 34 | – | 54 | 43 | – | G 1/8 | 50 | 14 | 50 | 41 |
7323000000 | 300 | G 1 | 200 | 44 | 70 | 70 | 55 | G 1/2 | G 1/8 | 56 | 19 | 60 | 46 |
| 技術信息 | |
 | |
| 在 ? 100、150、225 和 300 的真空吸盤的螺紋接口上可以連接一個通風閥。連接時要用錘子和心軸取出塞子。 | |
