產品詳情
? G 1/8 - G 1/4 ? 過濾器氣孔直徑: 5 μm ? 帶有壓力表
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 加油速度為每分鐘1000 升 [滴/分鐘]: 10-20 |
| ■ | 根據 ISO 8573-4 標準的最大出口剩余油含量: 5 mg/m3 |
接口 | 清除冷凝物 | 重量 | 注 | 物料號 | |
[kg] | |||||
 | G 1/8 | 半自動，失壓開啟 | 0,564 | 1) | 0821300727 |
G 1/8 | 半自動，失壓開啟 | 0,645 | 2) | 0821300728 | |
G 1/8 | 全自動，無壓打開 | 0,617 | 1) | 0821300729 | |
G 1/4 | 半自動，失壓開啟 | 0,564 | 1) | 0821300730 | |
G 1/4 | 半自動，失壓開啟 | 0,645 | 2) | 0821300731 | |
G 1/4 | 全自動，無壓打開 | 0,617 | 1) | 0821300732 |
二次壓力為 p2 = 6 bar 、Δp = 1 bar 時的額定流量 Qn 金屬材質的保護籃，可以用來裝備所有的聚碳酸脂容器。 1) 氣杯: 聚碳酸酯 2) 氣杯: 壓鑄鋅 |

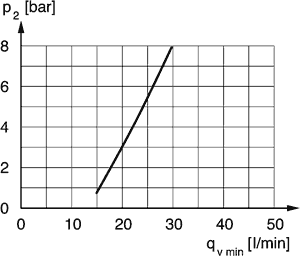

| 最小流量曲線（油霧器正常工作所必需的流量） | |
 | |
| p2 = 二級壓力; qvmin. = 最小額定流量 | |

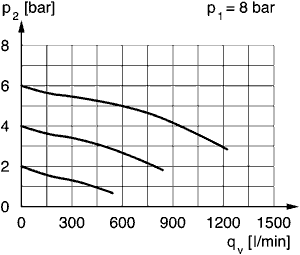

| 流量特性 | |
 | |
| p1 = 運行壓力; p2 = 二級壓力; qv = 額定流量 | |

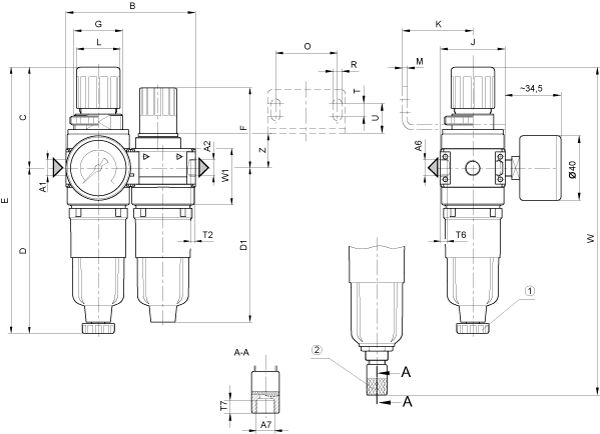

| 規格 | |
 | |
| 1) 冷凝液的半自動清除 2) 冷凝液的半自動清除 | |
A1 | A2 | A6 | A7 | B | C | D | D1 | E | F | G | J | K | L |
G 1/8 | G 1/8 | G 1/8 | G 1/8 | 80 | 62,5 | 102,5 | 95,5 | 165 | 50 | M30x1,5 | 40 | 43,5 | 27 |
G 1/4 | G 1/4 | G 1/8 | G 1/8 | 80 | 62,5 | 102,5 | 95,5 | 165 | 50 | M30x1,5 | 40 | 43,5 | 27 |
...A1 | M | O | R | T | T2 | T6 | T7 | U | W | W1 | Z | |
...G 1/8 | 3 | 38 | 5,4 | 8 | 8 | 6 | 8,5 | 18,5 | 203 | 35 | 24,5 | |
...G 1/4 | 3 | 38 | 5,4 | 8 | 8 | 6 | 8,5 | 18,5 | 203 | 35 | 24,5 |
