? 直接頭 ? G 1/8 - G 3/8 ? ? 4 - ? 9 ? NU1-S-RPN |
技術備注 | |
■ | 其他有關可使用的軟管的安裝和公差信息請參見章節“技術信息”。 |
規格 |
![]() |

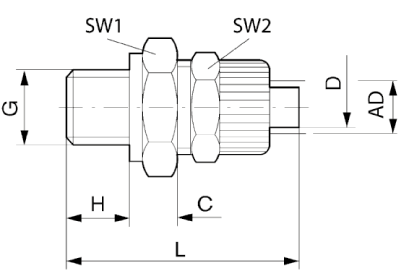

物料號 | 接口 G | 接口 D | C | H | L | SW 1 | SW 2 | AD 1) | 供貨量 [件] | 重量 [kg] | |
1823391037 | G 1/8 | ? 4 | 6 | 6,5 | 28,5 | 14 | 12 | 6,2 | 25 | 0,004 | |
1823391038 | G 1/8 | ? 6 | 5 | 6,5 | 28,5 | 14 | 14 | 8,2 | 25 | 0,005 | |
1823391039 | G 1/4 | ? 4 | 6,8 | 8,5 | 31,3 | 17 | 12 | 6,2 | 25 | 0,005 | |
1823391044 | G 1/4 | ? 6 | 5,8 | 8,5 | 31,3 | 17 | 14 | 8,2 | 25 | 0,006 | |
1823391267 | G 1/4 | ? 9 | 7,1 | 8,1 | 33,7 | 17 | 19 | 12,4 | 25 | 0,007 | |
1823391263 | G 3/8 | ? 6 | 7,4 | 10 | 34,4 | 19 | 14 | 8,2 | 25 | 0,006 | |
1823391268 | G 3/8 | ? 9 | 6,6 | 10 | 35,1 | 19 | 19 | 12,4 | 10 | 0,006 |
