產品詳情
? 高密度 ? 多針插頭, D-Sub, 44針
| 技術備注 | |
| ■ | 規定的保護等級只適用于已安裝和檢查的狀態。 |
| ■ | 配套VS LP04的使用說明： 本插頭只能和 LP04 規格（電路插頭在側面）配套使用。 |
電纜引線 | 外殼顏色 | 重量 | 物料號 |
[kg] | |||
直線 180° 呈 90° 彎角 | 黑色 | 0,042 | R412011259 |
供貨范圍：多極插頭 ，含1個回轉螺帽，1個肘節接頭 |

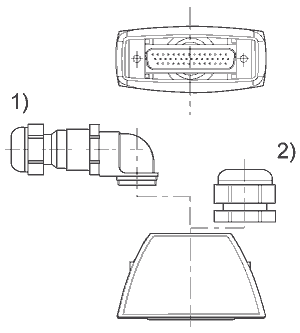

| Fig. 1 | |
 | |
| 1) 彎頭 | |
| 2) 鎖緊螺母 | |
| 線腳設置 | |
 | |
| 插座 (母頭) | |
| 插腳 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| 顏色 | 白色 | 棕色 | 綠色 | 黃色 | 灰色 | 粉色 | 藍色 | 紅色 | 黑色 | 紫色 | 灰色/粉色 | 紅色/藍色 | 白色/綠色 |
| 插腳 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| 顏色 | 棕色/綠色 | 白色/黃色 | 黃色/棕色 | 白色/灰色 | 灰色/棕色 | 白色/粉色 | 粉色/棕色 | 白色/藍色 | 棕色/藍色 | 白色/紅色 | 棕色/紅色 | 白色/黑色 |
| 插腳 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 |
| 顏色 | 棕色/黑色 | 灰色/綠色 | 黃色/灰色 | 粉色/綠色 | 黃色/玫瑰紅 | 綠色/藍色 | 黃色/藍色 | 綠色/紅色 | 黃色/紅色 | 綠色/黑色 | 黃色/黑色 | 灰色/藍色 |
| 插腳 | 38 | 39 | 40 | 41 | 42 | 43 | 44 |
| 顏色 | 玫瑰紅/藍色 | 灰色/紅色 | 玫瑰紅/紅色 | 灰色/黑色 | 玫瑰紅/黑色 | 藍色/黑色 | 紅色/黑色 |
