產品詳情
? Qn= 1000 l/min ? 壓縮空氣 接口 出口: G 1/4 ? 電子連接: 通過信號接口 ? 信號連接: (輸入和輸出比特), 多芯插頭, M12, 5-針
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 不含機油、干燥的空氣可以詢問安裝在其它的位置。 |
| ■ | 只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。 |
進氣壓力 最大 | 壓力調節范圍 最小值/最大值 | 設定值輸入端 | 實際值輸出端 | 圖片 | 注 | 物料號 | |||
[bar] | [bar] | ||||||||
 | 11 | 0 / 6 | 0 - 20 | mA | 0 - 20 | mA | Fig. 1 | - | R414002003 |
0 / 6 | 4 - 20 | mA | 4 - 20 | mA | Fig. 1 | - | R414002004 | ||
0 / 6 | 0 - 10 | V | 0 - 10 | V | Fig. 2 | - | R414002005 | ||
0 / 6 | 0 - 20 | mA | - | - | Fig. 3 | 1) | R414002006 | ||
0 / 6 | 4 - 20 | mA | - | - | Fig. 3 | 1) | R414002294 | ||
0 / 6 | 0 - 10 | V | - | - | Fig. 3 | 1) | R414002295 | ||
0 / 10 | 0 - 20 | mA | 0 - 20 | mA | Fig. 1 | - | R414002007 | ||
0 / 10 | 4 - 20 | mA | 4 - 20 | mA | Fig. 1 | - | R414002008 | ||
0 / 10 | 0 - 10 | V | 0 - 10 | V | Fig. 2 | - | R414002009 | ||
0 / 10 | 0 - 20 | mA | - | - | Fig. 3 | 1) | R414002010 | ||
0 / 10 | 4 - 20 | mA | - | - | Fig. 3 | 1) | R414002296 | ||
0 / 10 | 0 - 10 | V | - | - | Fig. 3 | 1) | R414002297 | ||
1) 確認信號 - 當輸出端壓力等于額定值+/- 200 mbar時，由+ Ub輸出 |

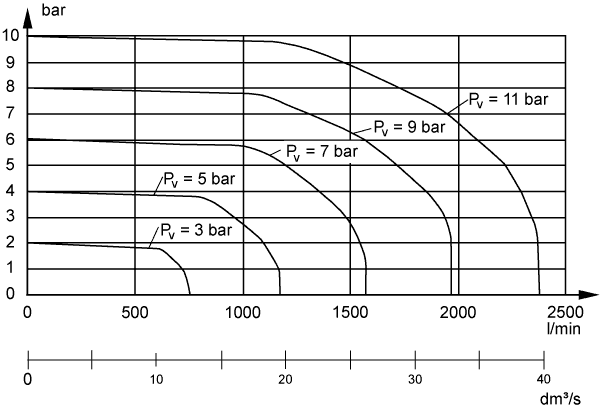

| 流量曲線 |
 |

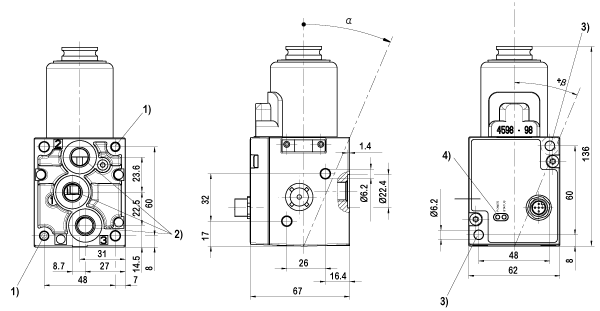

| 規格 | |
 | |
| 1) 對應自動切割的、大小為M6的螺釘而設置的型芯深孔15\n | |
| 2) 根據2000年頒布的國際標準ISO 228/1:2000以及1/4-27NPTF，普通情況下均適合G1/4安裝的螺紋\n | |
| 3) 通孔 | |
| 4) 綠色的發光二極管顯示器； 接通電源 = 壓力調節器驅動； 狀態 = 輸出壓力為理論值+/- 200mbar。 | |
| 功能圖 | |
 | |
| a) 額定值輸入端 c) 開關輸出端(確認信號) 開關輸出端(確認信號) E/P-壓力調節根據模擬電氣額定值控制壓力。 | |
| 1) 進氣壓力 | |
| 2) 工作壓力 | |
| 3) 排氣 | |
 | |
| a) 額定值輸入端 b) 實際值輸出端 E/P-壓力調節閥的控制符合數據化電子標準值，關閉壓力。 | |
| 1) 進氣壓力 | |
| 2) 工作壓力 | |
| 3) 排氣 | |
| Fig. 1, 帶實際輸出值的電流控制特性和引腳分配 | |
 | |
| 1) 額定電壓 | |
| 2) 實際值(Pin 4)和額定值(Pin 2) 設到0 V . 電流控制 (負荷100 Ω). 實際值輸出端(啟動設備的最大電阻 < 300 Ω). | |
| 3) 工作電壓必須用外部的 M 1.6 A 保險裝置進行保護。 為了保護 EMC，插頭 2 要與屏蔽電纜連接。 | |
| Fig. 2, 帶實際輸出值的電壓控制特性和引腳分配 | |
 | |
| 1) 額定電壓 | |
| 2) 實際值(Pin 4)和額定值(Pin 2) 設到0 V . 最小負荷電阻 = 1 kΩ | |
| 3) 工作電壓必須用外部的 M 1.6 A 保險裝置進行保護。 為了保護 EMC，插頭 2 要與屏蔽電纜連接。 | |
| Fig. 3, 帶實際輸出值的電流控制特性和插腳分配 | |
 | |
| 1) 額定電壓 | |
| 2) 額定值(Pin 2) 和開關輸出端 (Pin 4) 設到 0 V . 接收信號 | |
| 3) 工作電壓必須用外部的 M 1.6 A 保險裝置進行保護。 | |
