產品詳情
? 帶有消音器
| 技術備注 | |
| ■ | 注：全部數據基于1013 mbar的環境壓力和20°C的環境溫度。 |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
類型 | 最大吸入-流量 | 每項操作所需空氣 | 已吸收的聲壓級 | 吸收聲壓級 | 重量 | 注 | 物料號 | |
[l/min] | [l/min] | [dBA] | [dBA] | [kg] | ||||
 | EMP-PT-25-NN | 420 | 101 | 64 | 77 | 1,1 | 1) | 0821305203 |
EMP-PT-25-NN | 350 | 101 | 62 | 75 | 1,1 | 2) | 0821305204 | |
EMP-PT-50-NN | 750 | 197 | 66 | 80 | 1,4 | 1) | 0821305205 | |
EMP-PT-50-NN | 720 | 197 | 64 | 78 | 1,3 | 2) | 0821305206 | |
EMP-PT-100-NN | 1060 | 376 | 60 | 81 | 1,7 | 1) | 0821305207 | |
EMP-PT-100-NN | 909 | 376 | 65 | 80 | 1,6 | 2) | 0821305208 |
1) 軸向消聲器 2) 徑向銷聲器 p.opt. = 最佳工作壓力 |

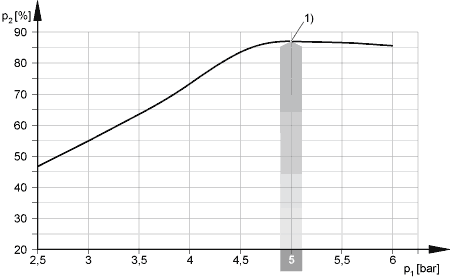

| 真空度P2與供氣壓力P1之間的關系 | |
 | |
| 1) 最佳工作壓力 | |

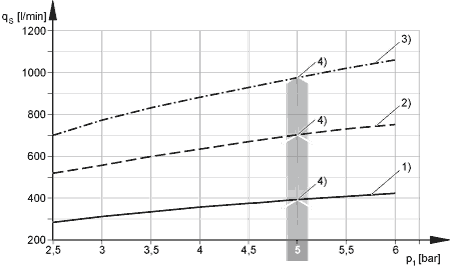

| 吸持能力qs與供氣壓力p1的關系 | |
 | |
| 1) EMP-PT-25, 軸向消聲器 | |
| 2) EMP-PT-50, 軸向消聲器 | |
| 3) EMP-PT-100, 軸向消聲器 | |
| 4) 最佳工作壓力 | |
 | |

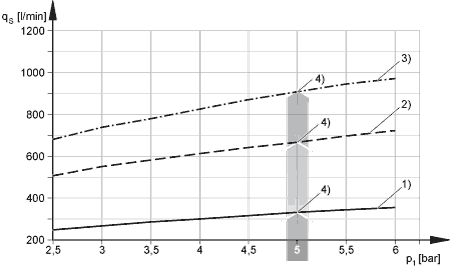

| 1) EMP-PT-25, 徑向銷聲器 | |
| 2) EMP-PT-50, 徑向銷聲器 | |
| 3) EMP-PT-100, 徑向銷聲器 | |
| 4) 最佳工作壓力 | |

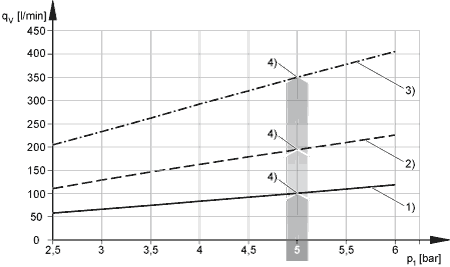

| 耗氣量qv與供氣壓力p1的關系 | |
 | |
| 1) EMP-PT-25 | |
| 2) EMP-PT-50 | |
| 3) EMP-PT-100 | |
| 4) 最佳工作壓力 | |

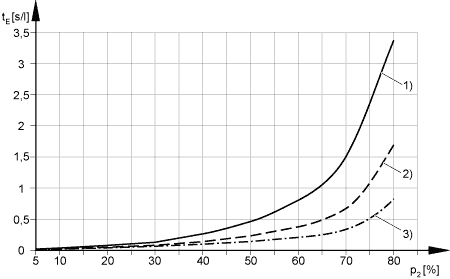

| 抽空1升容積所需時間（最佳工作壓力時） | |
 | |
| 1) EMP-PT-25 | |
| 2) EMP-PT-50 | |
| 3) EMP-PT-100 | |

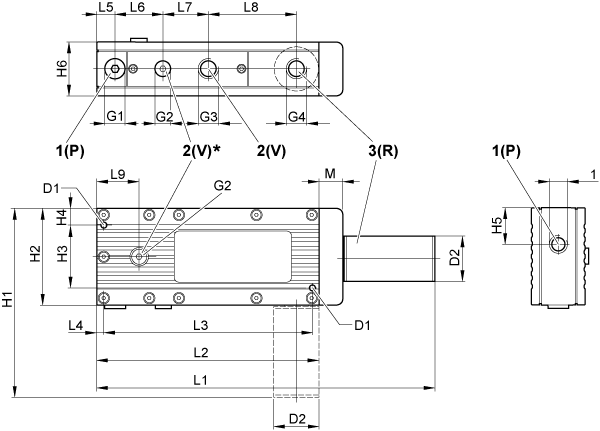

| 規格 |
 |
物料號 | D1 | D2 | G1 | G2 | G3 | G4 | H1 | H2 | H3 | H4 | H5 | H6 |
0821305203 | 5,5 | 40 | G1/4 | G1/8 | G1/2 | G1/2 | – | 85 | 55 | 15 | 32 | 46 |
0821305204 | 5,5 | 40 | G1/4 | G1/8 | G1/2 | G1/2 | 165 | 85 | 55 | 15 | 32 | 46 |
0821305205 | 5,5 | 50 | G1/4 | G1/8 | G3/4 | G3/4 | – | 85 | 55 | 15 | 35 | 56 |
0821305206 | 5,5 | 50 | G1/4 | G1/8 | G3/4 | G3/4 | 205 | 85 | 55 | 15 | 35 | 56 |
0821305207 | 5,5 | 50 | G1/4 | G1/8 | G1 | G3/4 | – | 85 | 55 | 15 | 35 | 66 |
0821305208 | 5,5 | 50 | G1/4 | G1/8 | G1 | G3/4 | 205 | 85 | 55 | 15 | 35 | 66 |
...物料號 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | M | |
... 0821305203 | 275 | 195 | 183 | 6 | 16 | 42 | 40 | 71,5 | 37 | ─ | |
... 0821305204 | – | 195 | 183 | 6 | 16 | 42 | 40 | 71,5 | 37 | ─ | |
... 0821305205 | 335 | 195 | 183 | 6 | 16 | 42 | 40 | 71,5 | 37 | 20 | |
... 0821305206 | – | 195 | 183 | 6 | 16 | 42 | 40 | 71,5 | 37 | ─ | |
... 0821305207 | 335 | 195 | 183 | 6 | 16 | 38 | 40 | 71,5 | 37 | 20 | |
... 0821305208 | – | 195 | 183 | 6 | 16 | 38 | 40 | 71,5 | 37 | ─ |
