產品詳情
? 電子控制,緊湊結構
| 技術備注 | |
| ■ | 注：全部數據基于1013 mbar的環境壓力和20°C的環境溫度。 |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
類型 | 噴嘴直徑 | 壓縮空氣連接尺寸 | 真空口 | 排放接口處空氣 | 額定電壓 | 物料號 | ||
DC | AC 50 Hz | |||||||
[mm] | [V] | [V] | ||||||
 | EBE-ET-07-NC | 0,7 | G 1/4 | G 1/4 | G 1/4 | 24 V | - | 0821305026 |
EBE-ET-10-NC | 1 | G 1/4 | 24 V | - | 0821305027 | |||
EBE-ET-10-NC | 1 | G 3/8 | 24 V | - | 0821305028 | |||
EBE-ET-07-NC | 0,7 | G 1/4 | - | 230 V | 0821305029 | |||
EBE-ET-10-NC | 1 | G 1/4 | - | 230 V | 0821305030 | |||
EBE-ET-10-NC | 1 | G 3/8 | - | 230 V | 0821305031 | |||
EBE-ET-07-NC | 0,7 | G 1/4 | - | - | 0821305038 | |||
EBE-ET-10-NC | 1 | G 1/4 | - | - | 0821305039 | |||
EBE-ET-10-NC | 1 | G 3/8 | - | - | 0821305040 | |||
...物料號 | 功率 消耗 電磁閥 | 啟動 功率 | 保持能力 | 每次操作時的最大真空度 | 最大吸入-流量 | 每項操作所需空氣 | 重量 | 圖片 | 注 |
... | DC | AC 50 Hz | AC 50 Hz | ||||||
... | [W] | [VA] | [VA] | [%] | [l/min] | [l/min] | [kg] | ||
...0821305026 | 4,8 | - | - | 88 | 23 | 33 | 0,19 | Fig. 1 | 1) |
...0821305027 | 4,8 | - | - | 83 | 39 | 54 | 0,2 | Fig. 1 | 1) |
...0821305028 | 4,8 | - | - | 83 | 39 | 54 | 0,27 | Fig. 2 | 2) |
... 0821305029 | - | 12,6 | 9,7 | 88 | 23 | 33 | 0,19 | Fig. 1 | 1) |
... 0821305030 | - | 12,6 | 9,7 | 83 | 39 | 54 | 0,2 | Fig. 1 | 1) |
... 0821305031 | - | 12,6 | 9,7 | 83 | 39 | 54 | 0,27 | Fig. 2 | 2) |
...0821305038 | - | - | - | 88 | 23 | 33 | 0,13 | Fig. 1 | 3) |
... 0821305039 | - | - | - | 83 | 39 | 54 | 0,14 | Fig. 1 | 3) |
...0821305040 | - | - | - | 83 | 39 | 54 | 0,16 | Fig. 2 | 3) |
1) 電子連接: 多芯插頭, ISO 6952, B 型 2) 電子連接: 多芯插頭, ISO 4400, A型 3) 電子連接: 多芯插頭 p.opt. = 最佳工作壓力 |

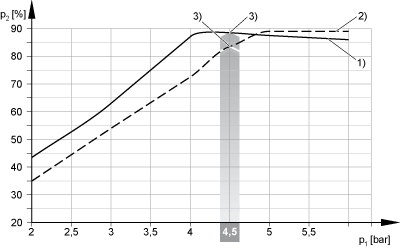

| 真空度P2與供氣壓力P1之間的關系 | |
 | |
| 1) DMR = ?噴嘴0.7 mm | |
| 2) DMR = ?噴嘴1.0 mm | |
| 3) 最佳工作壓力 | |

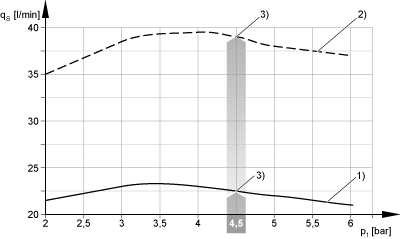

| 吸持能力qs與供氣壓力p1的關系 | |
 | |
| 1) DMR = ?噴嘴0.7 mm | |
| 2) DMR = ?噴嘴1.0 mm | |
| 3) 最佳工作壓力 | |

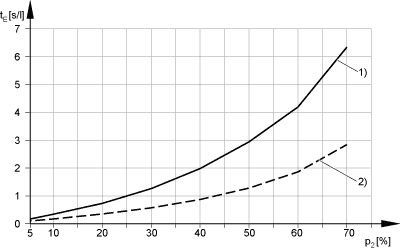

| 抽空1升容積所需時間（最佳工作壓力時） | |
 | |
| 1) DMR = ?噴嘴0.7 mm | |
| 2) DMR = ?噴嘴1.0 mm | |
| 耗氣量qv與供氣壓力p1的關系 | |
 | |
| 1) DMR = ?噴嘴0.7 mm | |
| 2) DMR = ?噴嘴1.0 mm | |
| 3) 最佳工作壓力 | |

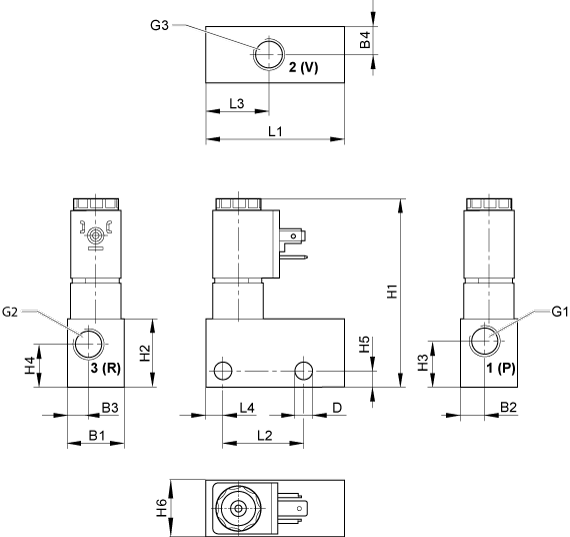

| Fig. 1, 用于符合ISO 6952 B型的接線盒 |
 |
物料號 | G1 | G2 | G3 | B1 | B2 | B3 | B4 | D | H1 | H2 | H3 | H4 |
0821305026 | G 1/4x10 | G 1/4x11 | G 1/4x11 | 24 | 10 | 9 | 12 | ? 7,5 | ~82 | 30 | 20 | 19 |
0821305027 | G 1/4x10 | G 1/4x11 | G 1/4x11 | 24 | 10 | 9 | 12 | ? 7,5 | ~82 | 30 | 20 | 19 |
0821305029 | G 1/4x10 | G 1/4x11 | G 1/4x11 | 24 | 10 | 9 | 12 | ? 7,5 | ~82 | 30 | 20 | 19 |
0821305030 | G 1/4x10 | G 1/4x11 | G 1/4x11 | 24 | 10 | 9 | 12 | ? 7,5 | ~82 | 30 | 20 | 19 |
0821305038 | G 1/4x10 | G 1/4x11 | G 1/4x11 | 24 | 10 | 9 | 12 | ? 7,5 | -- | 30 | 20 | 19 |
0821305039 | G 1/4x10 | G 1/4x11 | G 1/4x11 | 24 | 10 | 9 | 12 | ? 7,5 | -- | 30 | 20 | 19 |
...物料號 | H5 | H6 | L1 | L2 | L3 | L4 | |||||
... 0821305026 | 7 | 26,9 | 60 | 35 | 28 | 7,5 | |||||
... 0821305027 | 7 | 26,9 | 60 | 35 | 28 | 7,5 | |||||
... 0821305029 | 7 | 26,9 | 60 | 35 | 28 | 7,5 | |||||
... 0821305030 | 7 | 26,9 | 60 | 35 | 28 | 7,5 | |||||
... 0821305038 | 7 | 26,9 | 60 | 35 | 28 | 7,5 | |||||
... 0821305039 | 7 | 26,9 | 60 | 35 | 28 | 7,5 |

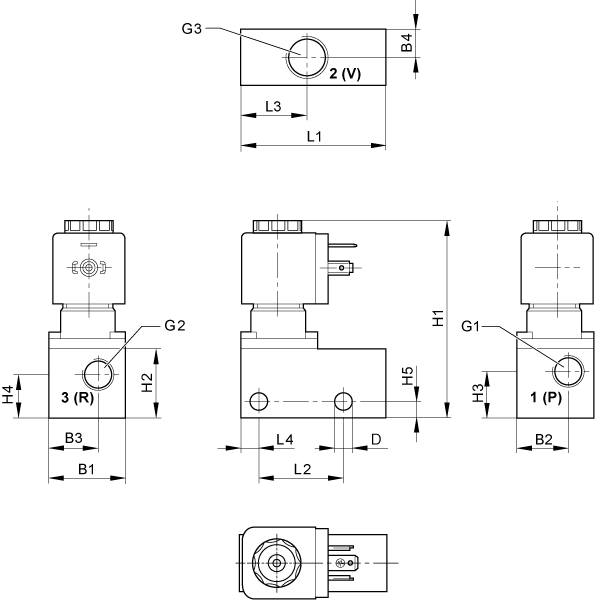

| Fig. 2, 用于符合ISO 4400 A型的接線盒 |
 |
物料號 | G1 | G2 | G3 | B1 | B2 | B3 | B4 | D | H1 | H2 | H3 | H4 |
0821305028 | G 1/4x10 | G 1/4x11 | G 3/8x11 | 32 | 21 | 19,5 | 16 | ? 7,5 | ~84 | 30 | 20 | 19 |
0821305031 | G 1/4x10 | G 1/4x11 | G 3/8x11 | 32 | 21 | 19,5 | 16 | ? 7,5 | ~84 | 30 | 20 | 19 |
0821305040 | G 1/4x10 | G 1/4x11 | G 3/8x11 | 32 | 21 | 19,5 | 16 | ? 7,5 | -- | 30 | 20 | 19 |
...物料號 | H5 | L1 | L2 | L3 | L4 | ||||||
... 0821305028 | 7 | 60 | 35 | 28 | 7,5 | ||||||
... 0821305031 | 7 | 60 | 35 | 28 | 7,5 | ||||||
... 0821305040 | 7 | 60 | 35 | 28 | 7,5 |
